Strip |
Watt/m |
Lm/m |
Lm/Watt |
MDZ-A17 |
12,9 |
1350 |
105 |
MDZ-A19 |
16,3 |
1842 |
113 |

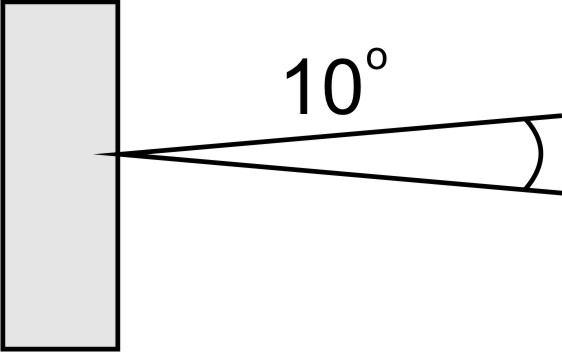

10°
![Cree LED Lenses - light degree](images/soczewki/kat-10.jpg) ![Cree LED Lenses - light degree](images/soczewki/10-10-deg.png)
|

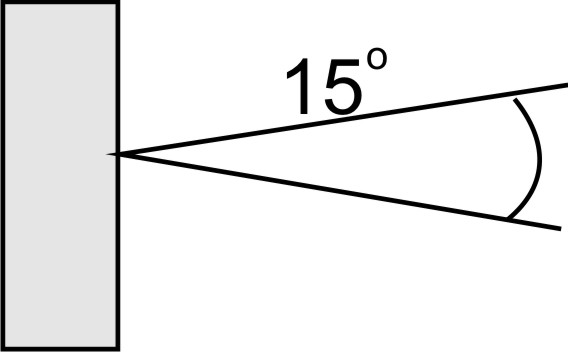

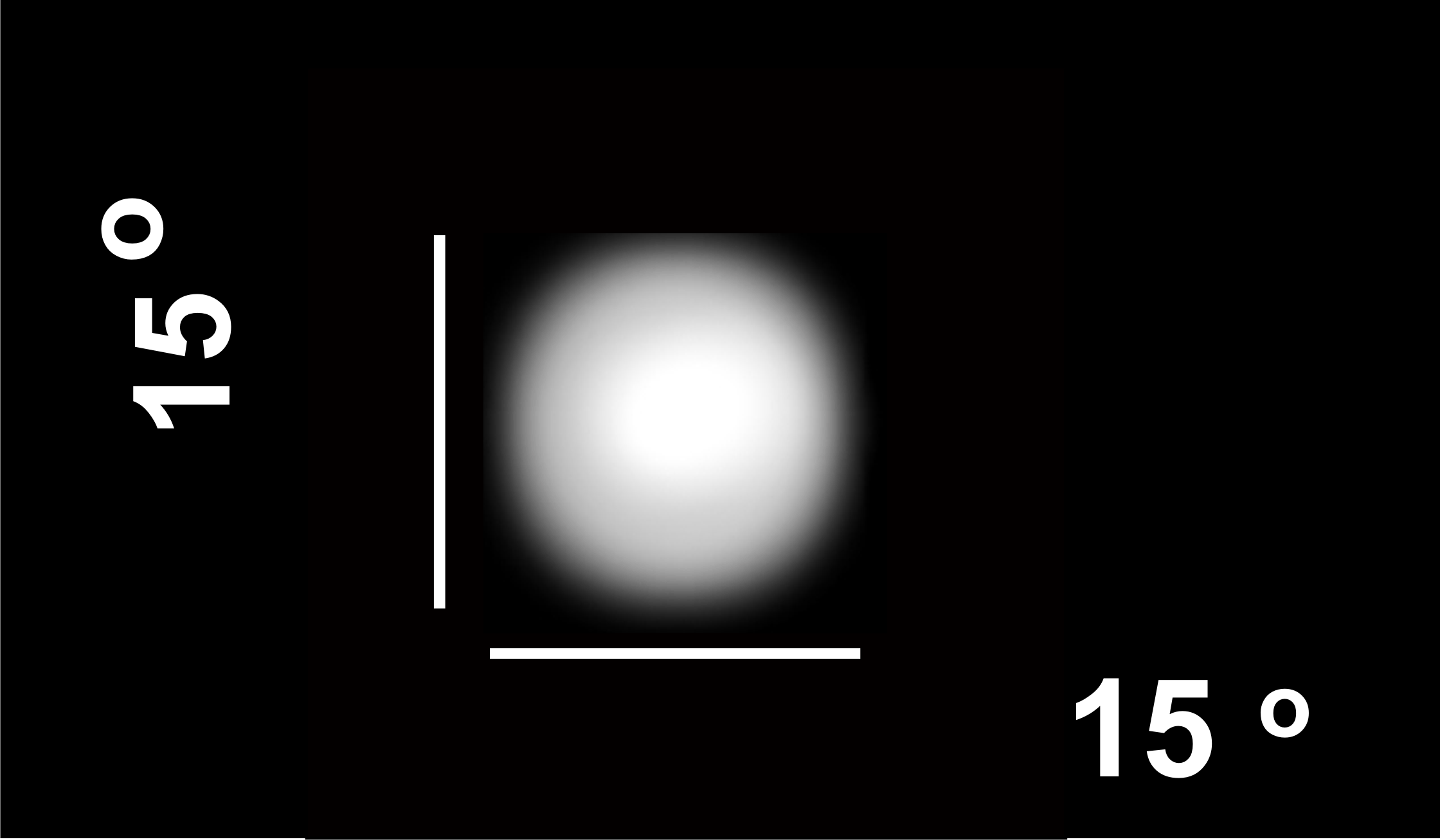

15°
![Cree LED Lenses - light degree](images/soczewki/kat-15.jpg) ![Cree LED Lenses - light degree](images/soczewki/15-15-deg.png)
|

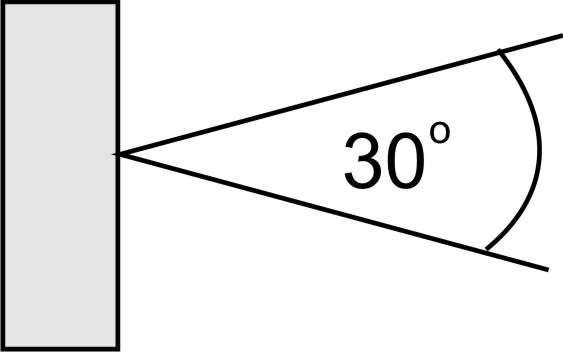

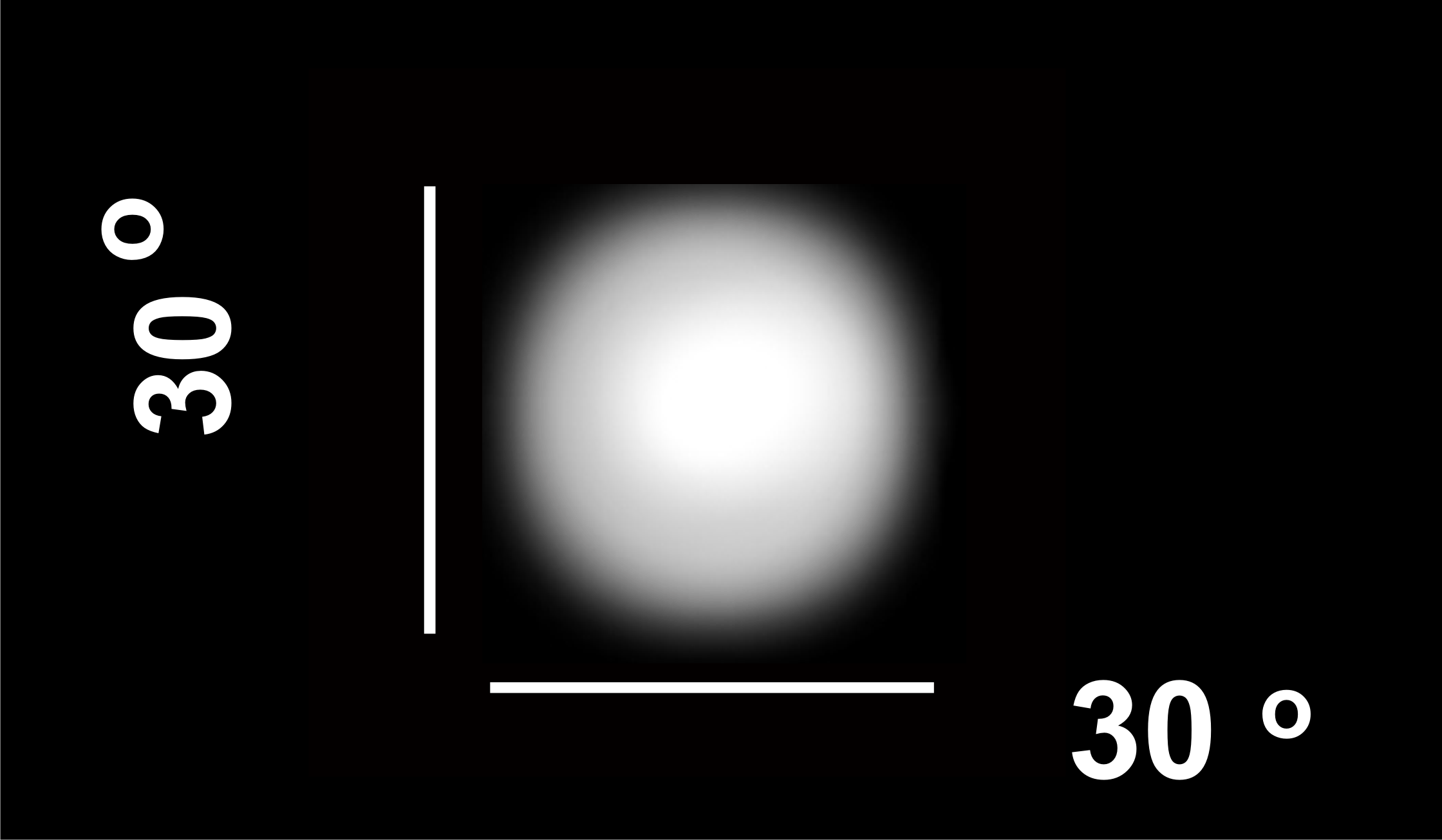

30°
![Cree LED Lenses - light degree](images/soczewki/kat-30.jpg) ![Cree LED Lenses - light degree](images/soczewki/30-30-deg.png)
|

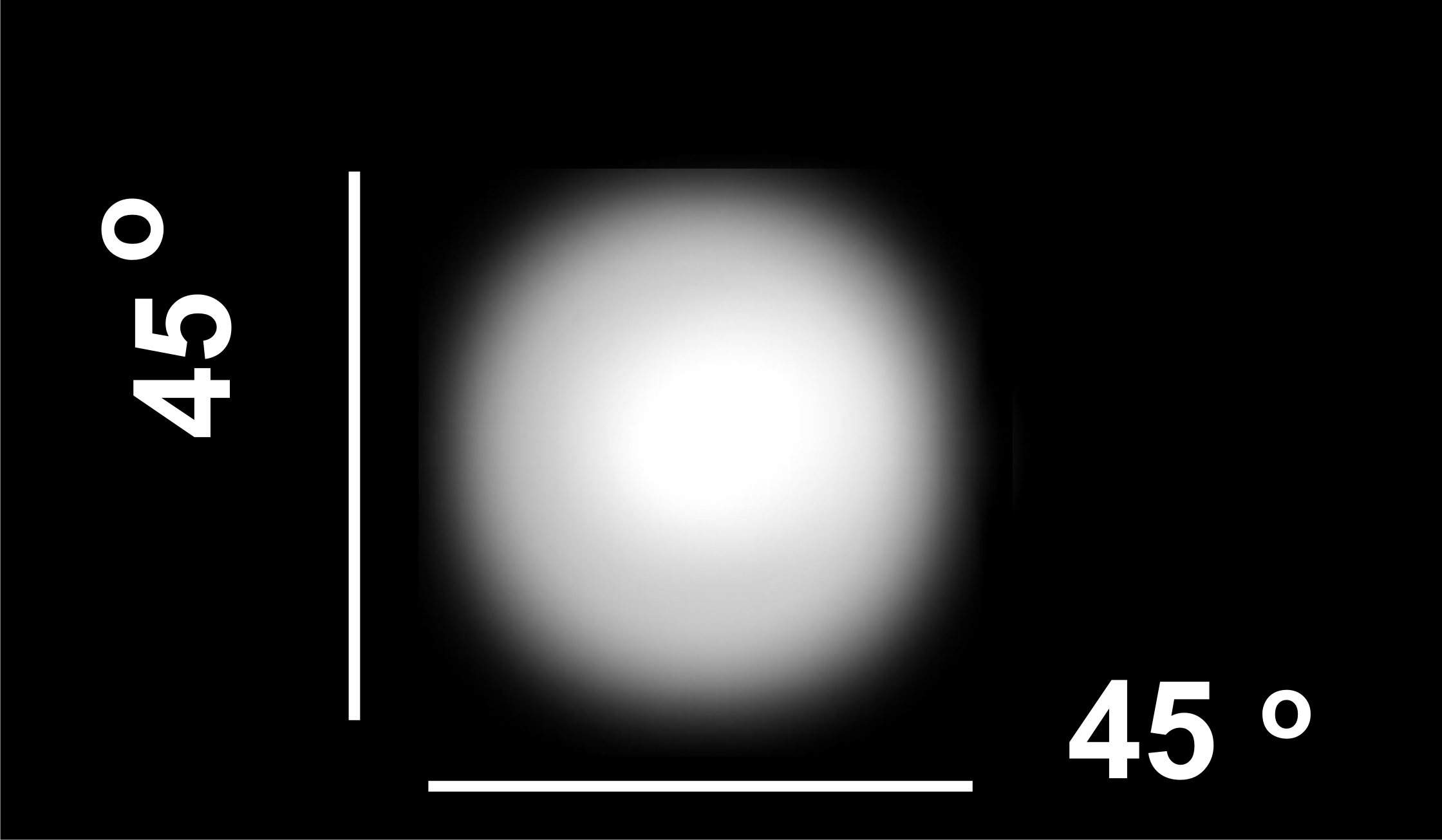

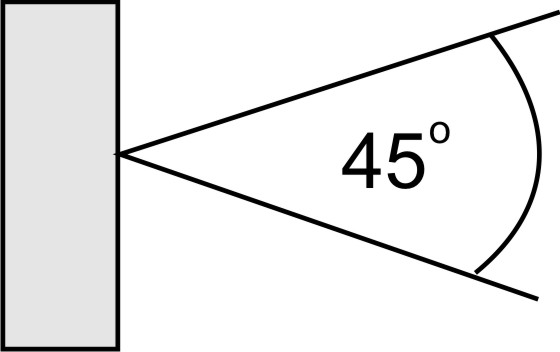

45°
![Cree LED Lenses - light degree](images/soczewki/kat-45.jpg) ![Cree LED Lenses - light degree](images/soczewki/45-45-deg.png) |

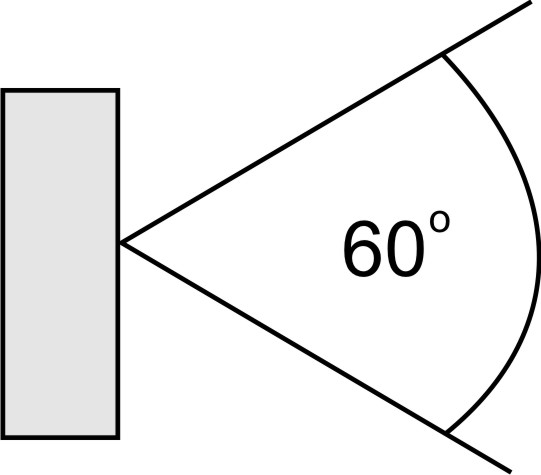

60°
![Cree LED Lenses - light degree](images/soczewki/kat-60.jpg) ![Cree LED Lenses - light degree](images/soczewki/60-60-deg.png)
|

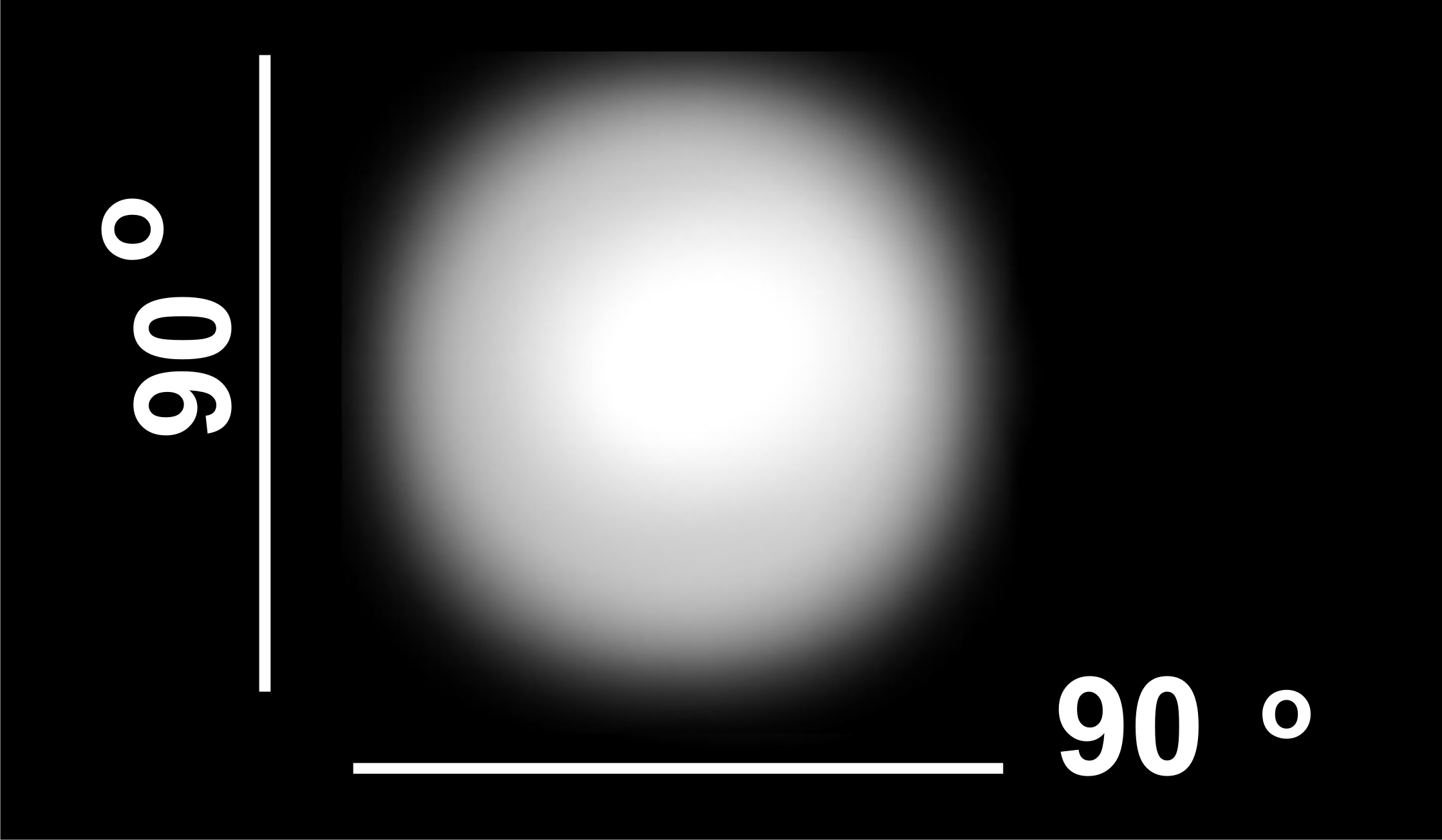

90°
![Cree LED Lenses - light degree](images/soczewki/kat-90.jpg) ![Cree LED Lenses - light degree](images/soczewki/90-90-deg.png)
|

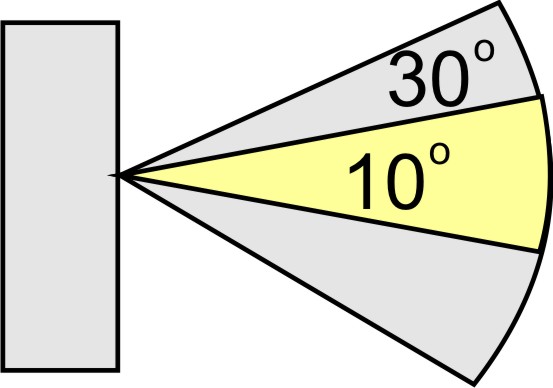

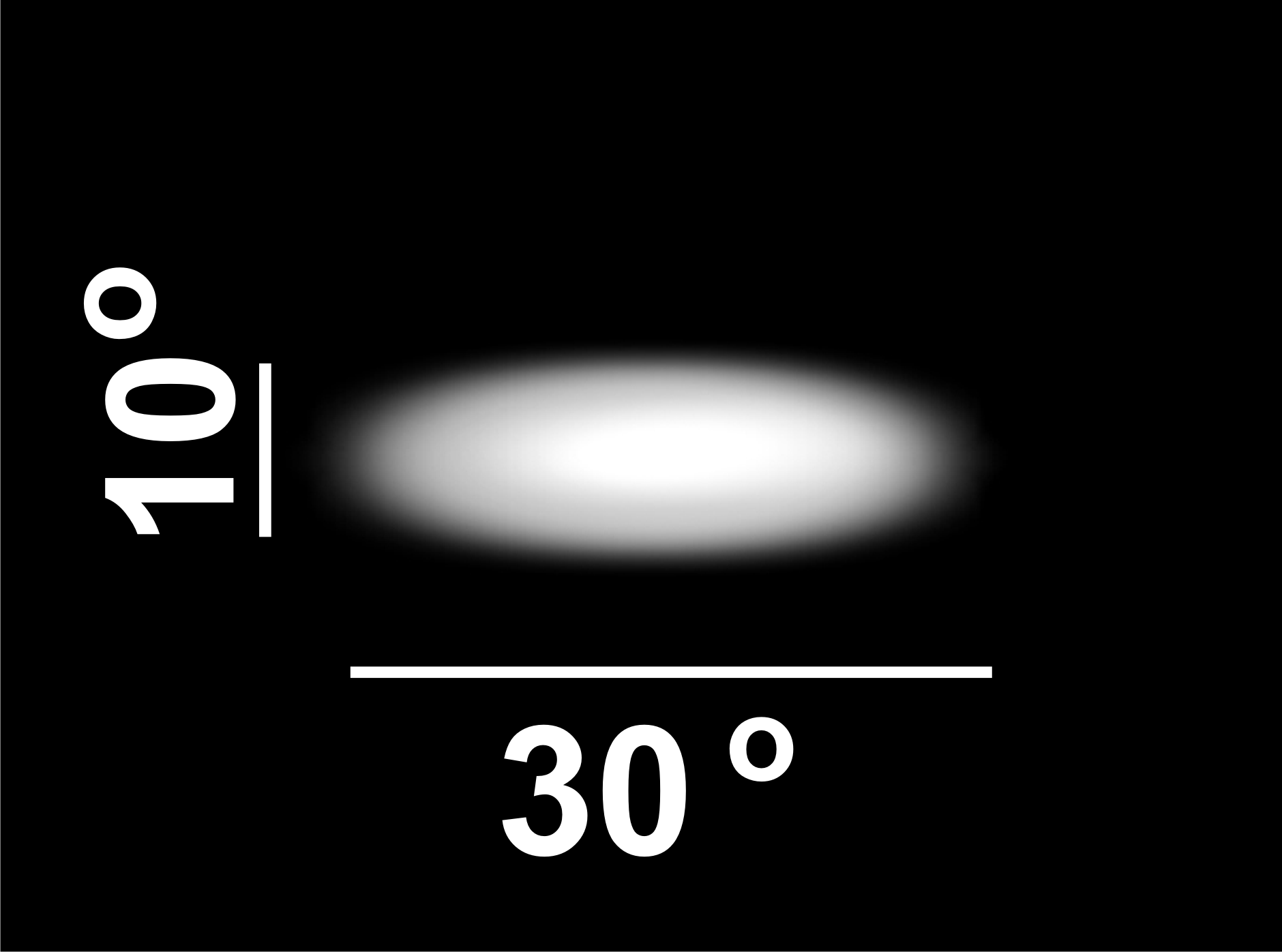

10° * 30°
![Cree LED Lenses - light degree](images/soczewki/kat-10-30.jpg) ![Cree LED Lenses - light degree](images/soczewki/10-30-deg.png)
|

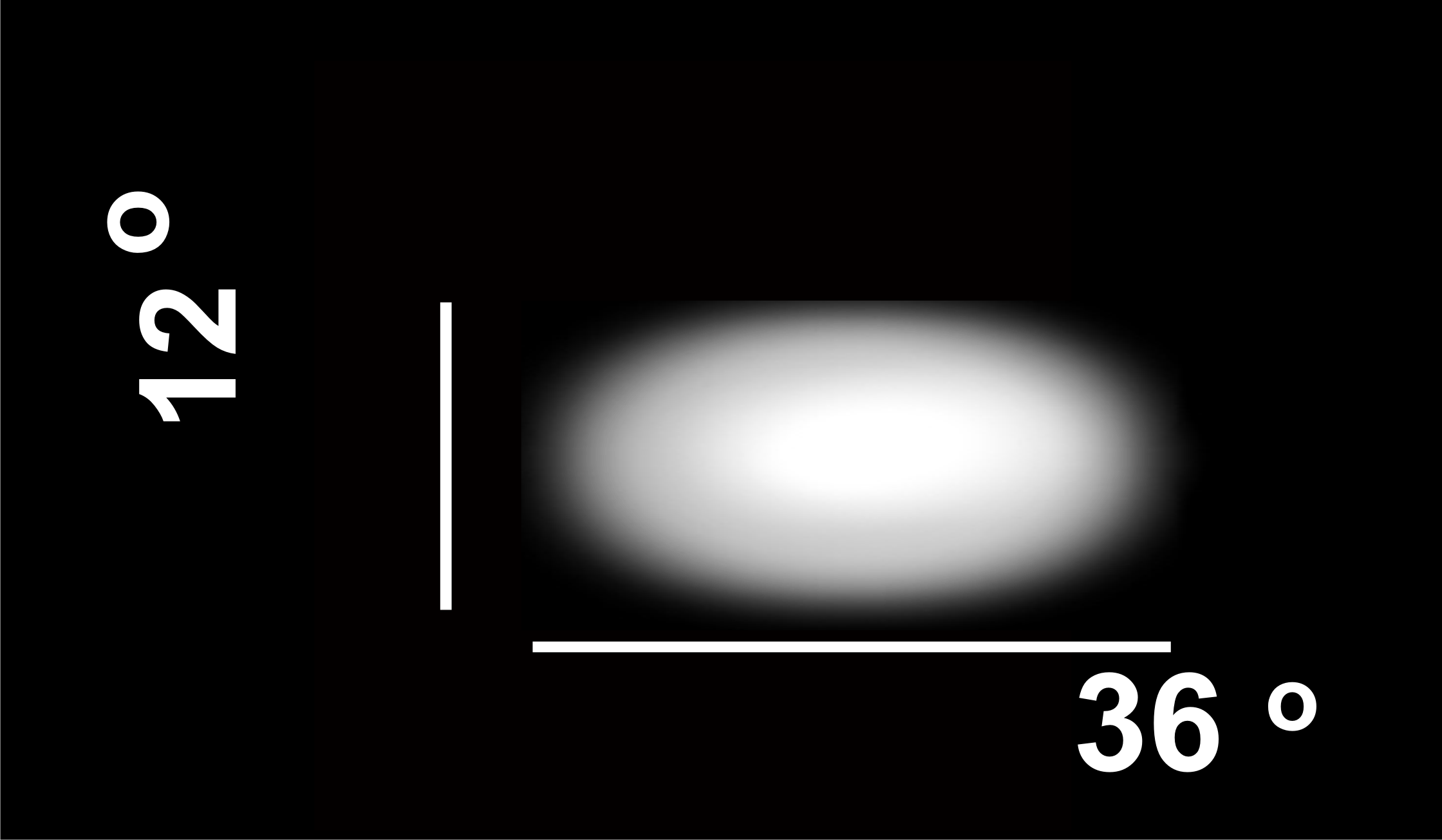

12° * 36°
![Cree LED Lenses - light degree](images/soczewki/kat-12-36.jpg) ![Cree LED Lenses - light degree](images/soczewki/12-36-deg.png)
|
![](images/separator.png)
Lichtleisten mit Linien Linsen
Light Bars with Linear Lenses
![](images/separator.png)
|
90° |
60° |
30° |
|
|
|
|
|
|
![#start](images/up2.jpg)
![](images/separator.png)

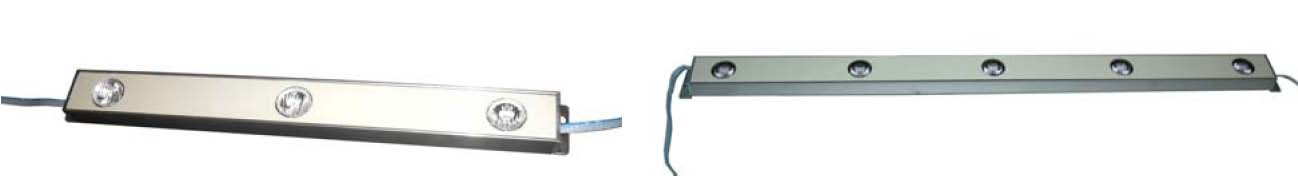

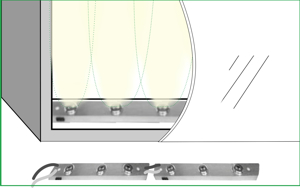

Posterbox Module für Leuchtkasten
CREE LED
Wasserdicht IP 65

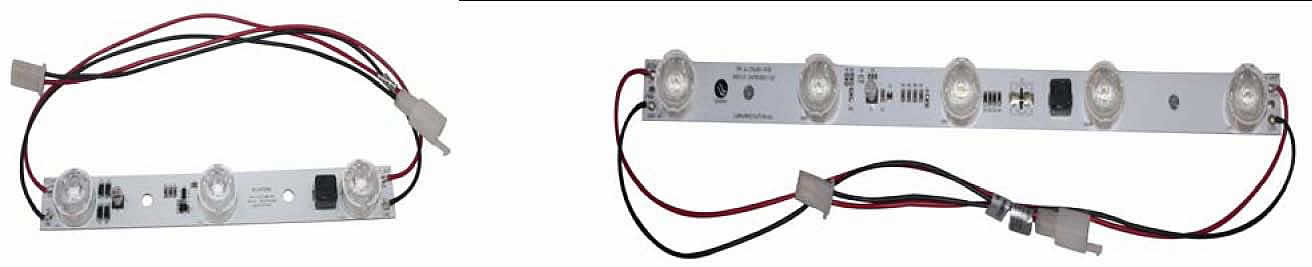

Posterbox Modules for Light Boxes
CREE LED
Waterproof IP 65
![](images/separator.png)
![Posterbox Module für Leuchtkasten CREE LED Posterbox Modules for Light Boxes CREE LED](images/posterbox/posterbox1.jpg) ![Posterbox Module für Leuchtkasten CREE LED Posterbox Modules for Light Boxes CREE LED](images/posterbox/posterbox.jpg)
![Posterbox Module für Leuchtkasten CREE LED Posterbox Modules for Light Boxes CREE LED](images/posterbox/quotaton of poster box bar light-1 (2)_img_8.jpg)
![Posterbox Module für Leuchtkasten CREE LED Posterbox Modules for Light Boxes CREE LED](images/posterbox/quotaton of poster box bar light-1 (2)_img_2.jpg)
CREE 3W Chip LED
![](images/soczewki/Z678.jpg)
![](images/soczewki/Z679.jpg)
|
|
![#start](images/up2.jpg)
![](images/separator.png)
Lichtbundel Winkel | Light Beam Angle
![](images/separator.png)
Typisch | Typical
|

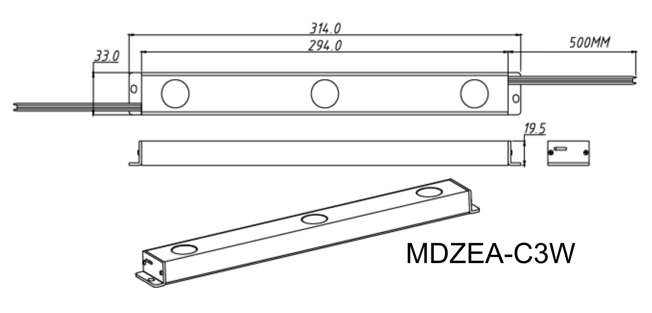

MDZEA-C3LED |

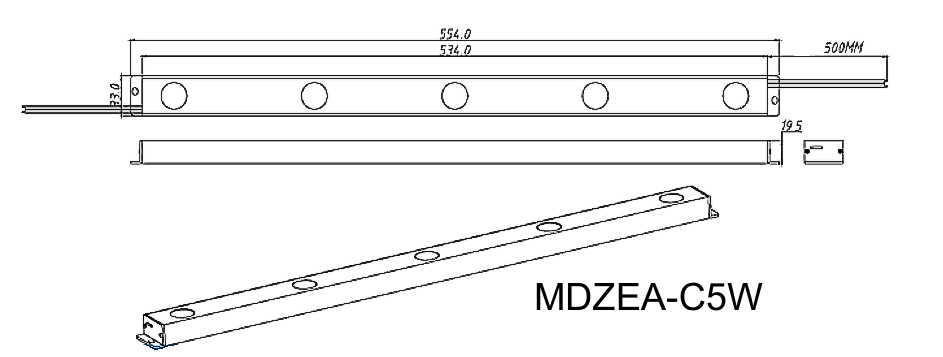

MDZEA-C5LED |
Maße | Dimensions [mm] |
314 x 33 x 19,5 |
554 x 33 x 19,5 |
Leistung | Power [W] |
7,5 W |
12,5 W |
Spannung | Voltage [V] |
24 V |
24 V |
LED Menge | LED Quantity |
3 |
5 |
LED Typ | LED Type |
CREE-XP Q5 |
CREE-XP Q5 |
Lichtstrom
Luminous flux |
Warm White
2800-3300 K |
|
|
Middle White
4000-4500 K |
365lm |
|
White
5500-6000 K |
|
602lm |
|
![#start](images/up2.jpg)
![](images/separator.png)
Posterbox Module für Leuchtkasten CREE LED
Posterbox Module for Light Boxes CREE LED
![](images/separator.png)
![Posterbox Module für Leuchtkasten CREE LED mit Linsen Posterbox Modules for Light Boxes CREE LED with Lenses](images/soczewki/z672.jpg)
![Posterbox Module für Leuchtkasten CREE LED mit Linsen Posterbox Modules for Light Boxes CREE LED with Lenses](images/soczewki/z673-1.jpg)
![Posterbox Module für Leuchtkasten CREE LED mit Linsen Posterbox Modules for Light Boxes CREE LED with Lenses](images/soczewki/z673-2.jpg)
![Posterbox Module für Leuchtkasten CREE LED mit Linsen Posterbox Modules for Light Boxes CREE LED with Lenses](images/soczewki/z673-4.jpg)
![Posterbox Module für Leuchtkasten CREE LED mit Linsen Posterbox Modules for Light Boxes CREE LED with Lenses](images/soczewki/z673-3.jpg)
Typisch | Typical
![#start](images/up2.jpg)

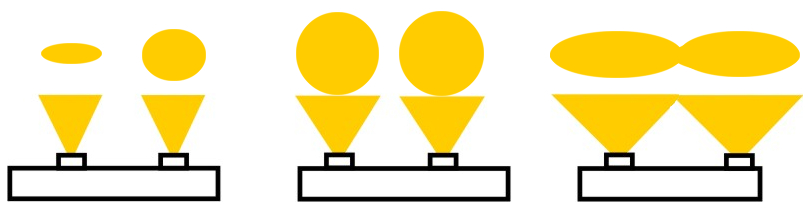

Auf Anfrage | On Request
![Posterbox Module für Leuchtkasten CREE LED mit Linsen Posterbox Modules for Light Boxes CREE LED with Lenses](images/soczewki/Q.jpg)
10°![Cree LED Lenses - light degree](images/soczewki/kat-10.jpg) ![Cree LED Lenses - light degree](images/soczewki/10-10-deg.png) |
15°![Cree LED Lenses - light degree](images/soczewki/kat-15.jpg) ![Cree LED Lenses - light degree](images/soczewki/15-15-deg.png) |
30°![Cree LED Lenses - light degree](images/soczewki/kat-30.jpg) ![Cree LED Lenses - light degree](images/soczewki/30-30-deg.png) |
45°![Cree LED Lenses - light degree](images/soczewki/kat-45.jpg) ![Cree LED Lenses - light degree](images/soczewki/45-45-deg.png) |
60°![Cree LED Lenses - light degree](images/soczewki/kat-60.jpg) ![Cree LED Lenses - light degree](images/soczewki/60-60-deg.png) |
90°![Cree LED Lenses - light degree](images/soczewki/kat-90.jpg) ![Cree LED Lenses - light degree](images/soczewki/90-90-deg.png) |
10° * 30°![Cree LED Lenses - light degree](images/soczewki/kat-10-30.jpg) ![Cree LED Lenses - light degree](images/soczewki/10-30-deg.png) |
12° * 36°![Cree LED Lenses - light degree](images/soczewki/kat-12-36.jpg) ![Cree LED Lenses - light degree](images/soczewki/12-36-deg.png) |
|

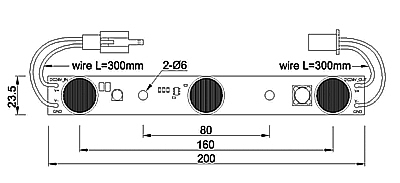

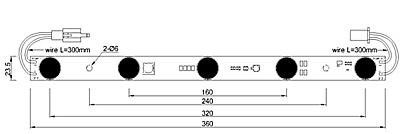

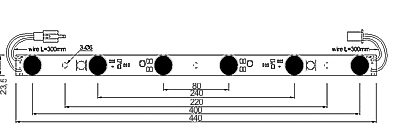

MDZB-
C1LED |
MDZB-
C3LED |
MDZB-
C5LED |
MDZB-
C6LED |
Maße | Dimensions [mm] |
80 x2 x14 |
200x23,5x14 |
360x23,5x14 |
440x23,5x14 |
Leistung | Power [W] |
≤ 2,6 W |
≤ 9 W |
|
≤ 17W |
Spannung | Voltage [V] |
24 V |
24 V |
24 V |
24 V |
LED Menge | LED Quantity |
1 |
3 |
5 |
6 |
LED Typ | LED Type |
CREE-XP Q5 |
CREE-XP Q5 |
CREE-XP Q5 |
CREE-XP Q5 |
Lichtstrom
Luminous flux |
Warm White
2800-3300 K |
|
|
|
|
Middle White
4000-4500 K |
|
|
|
|
White
5500-6000 K |
156 lm |
663 lm |
736 lm |
1176 lm |
![#start](images/up2.jpg)
![](images/separator.png)

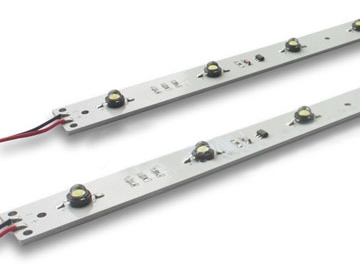

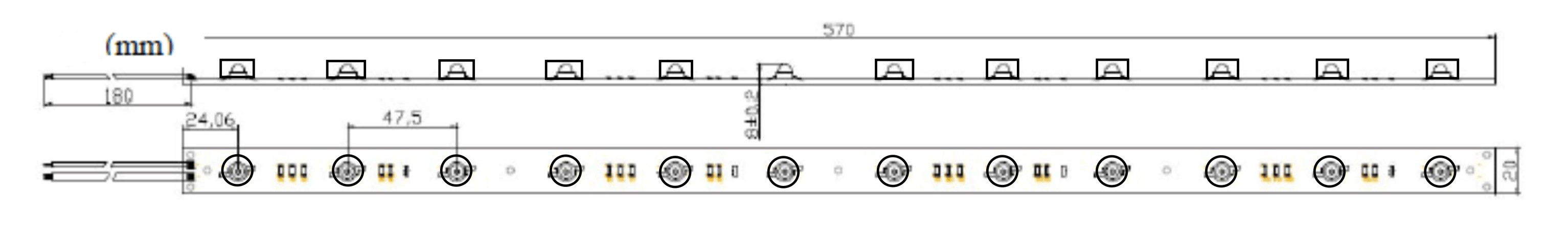

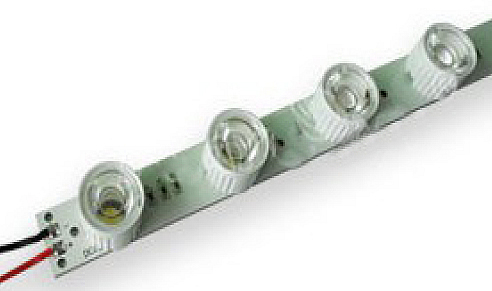

MDZ11-HP1 A Mit Linsen | With Lenses
![](images/separator.png)
![Posterbox Module für Leuchtkasten CREE LED mit Linsen Posterbox Modules for Light Boxes CREE LED with Lenses](images/soczewki/942.jpg)
![Posterbox Module für Leuchtkasten CREE LED mit Linsen Posterbox Modules for Light Boxes CREE LED with Lenses](images/soczewki/947s.jpg)
Typisch | Typical
![Posterbox Module für Leuchtkasten CREE LED mit Linsen Posterbox Modules for Light Boxes CREE LED with Lenses](images/soczewki/Q.jpg)
![#start](images/up2.jpg)
Auf Anfrage | On Request
![Posterbox Module für Leuchtkasten CREE LED mit Linsen Posterbox Modules for Light Boxes CREE LED with Lenses](images/soczewki/Q.jpg)
10°![Cree LED Lenses - light degree](images/soczewki/kat-10.jpg) ![Cree LED Lenses - light degree](images/soczewki/10-10-deg.png) |
15°![Cree LED Lenses - light degree](images/soczewki/kat-15.jpg) ![Cree LED Lenses - light degree](images/soczewki/15-15-deg.png) |
30°![Cree LED Lenses - light degree](images/soczewki/kat-30.jpg) ![Cree LED Lenses](images/soczewki/30-30-deg.png) |
45°![Cree LED Lenses - light degree](images/soczewki/kat-45.jpg) ![Cree LED Lenses - light degree](images/soczewki/45-45-deg.png) |
90°![Cree LED Lenses - light degree](images/soczewki/kat-90.jpg) ![Cree LED Lenses - light degree](images/soczewki/90-90-deg.png) |
|
10° * 30°![Cree LED Lenses - light degree](images/soczewki/kat-10-30.jpg) ![Cree LED Lenses - light degree](images/soczewki/10-30-deg.png) |
12° * 36°![Cree LED Lenses - light degree](images/soczewki/kat-12-36.jpg) ![Cree LED Lenses - light degree](images/soczewki/12-36-deg.png) |
|
MDZ11-
HP1VA |
MDZ11-
HP1 PGA |
MDZ11-
HP1BA |
MDZ11-
HP1YA |
MDZ11-
HP1CWA |
MDZ11-
HP1WWA |
Maße | Dimensions [mm] |
570X20 |
570X20 |
570X20 |
570X20 |
570X20 |
570X20 |
Leistung | Power [W] |
12 W |
12 W |
12 W |
12 W |
12 W |
12 W |
Spannung | Voltage [V] |
12 V |
12 V |
12 V |
12 V |
12 V |
12 V |
LED Menge | LED Quantity |
12 |
12 |
12 |
12 |
12 |
12 |
LED Typ | LED Type |
12 X 1W |
12 X 1W |
12 X 1W |
12 X 1W |
12 X 1W |
12 X 1W |
Lichtstrom
Luminous flux |
RED |
GREEN |
BLUE |
YELLOW |
COOL
WHITE |
WARM
WHITE |
480 lm |
610 lm |
95 lm |
380 lm |
660 lm |
610 lm |
![#start](images/up2.jpg)
![](images/separator.png)

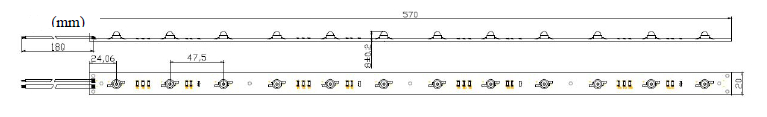

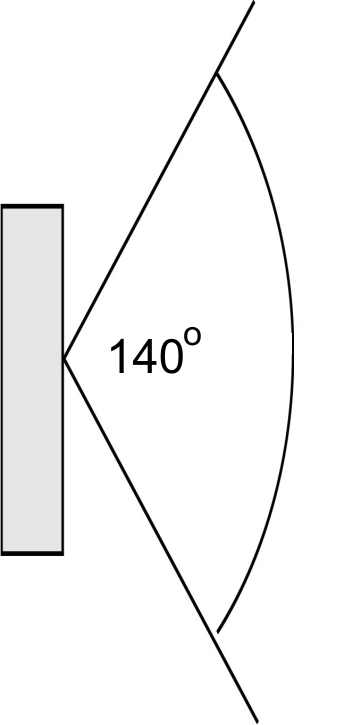

MDZ11-HP1 ohne Linsen | Without Lenses
![](images/separator.png)

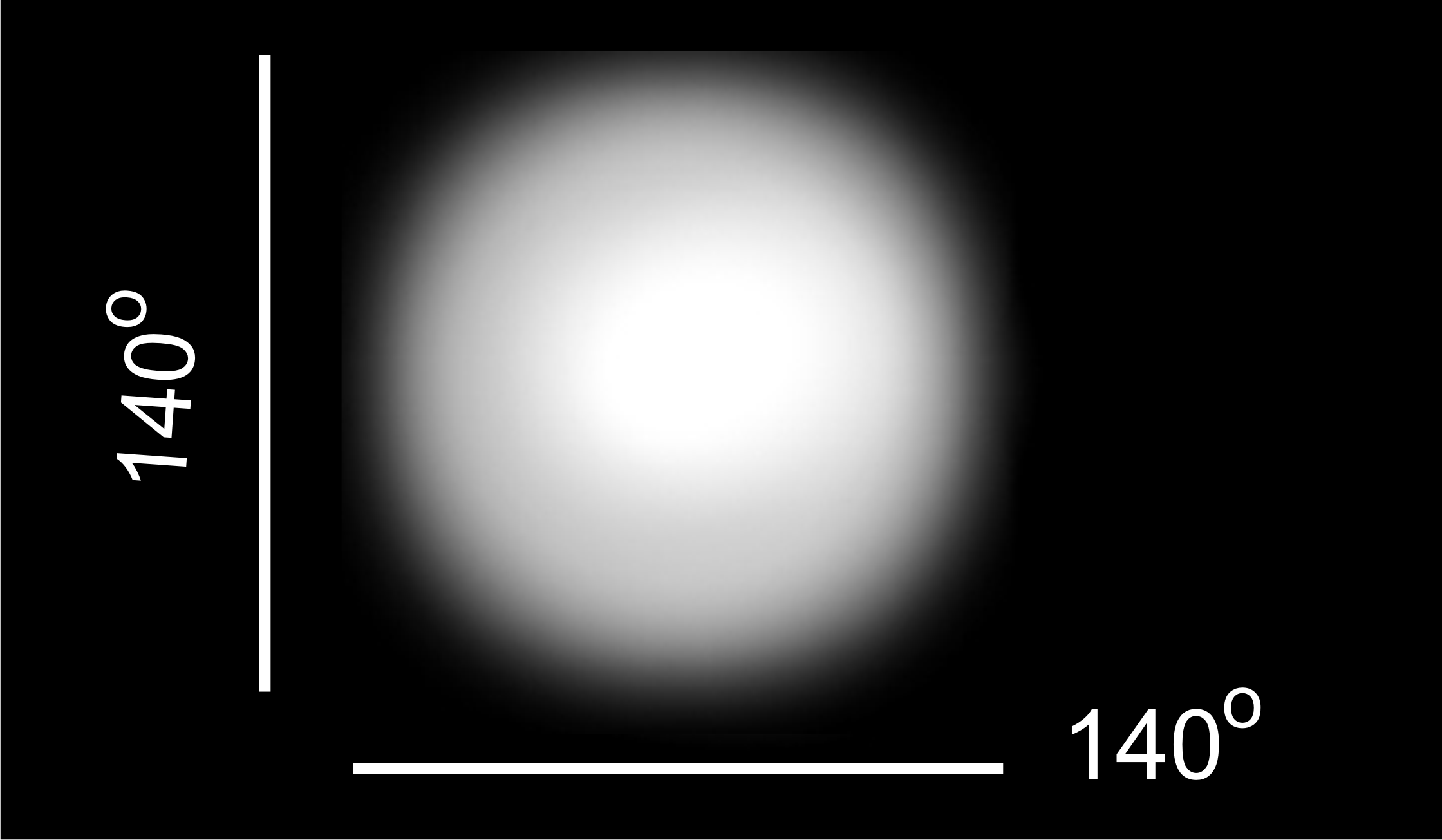

![Cree LED Lenses - light degree](images/soczewki/140.png)
![Posterbox Module für Leuchtkasten CREE LED mit Linsen Posterbox Modules for Light Boxes CREE LED with Lenses](images/soczewki/947.jpg)
|
MDZ11-
HP1V |
MDZ11-
HP1 PG |
MDZ11-
HP1B |
MDZ11-HP1Y |
MDZ11-
HP1CW |
MDZ11-
HP1WW |
Maße | Dimensions [mm] |
570X20 |
570X20 |
570X20 |
570X20 |
570X20 |
570X20 |
Leistung | Power [W] |
12 W |
12 W |
12 W |
12 W |
12 W |
12 W |
Spannung | Voltage [V] |
12 V |
12 V |
12 V |
12 V |
12 V |
12 V |
LED Menge
LED Quantity |
12 |
12 |
12 |
12 |
12 |
12 |
LED Typ | LED Type |
12 X 1W |
12 X 1W |
12 X 1W |
12 X 1W |
12 X 1W |
12 X 1W |
Lichtstrom
Luminous flux |
RED |
GREEN |
BLUE |
YELLOW |
COOL
WHITEE |
WARM
WHIT |
480 lm |
610 lm |
95 lm |
380 lm |
660 lm |
610 lm |
|
