NEUHEIT                                          NEW

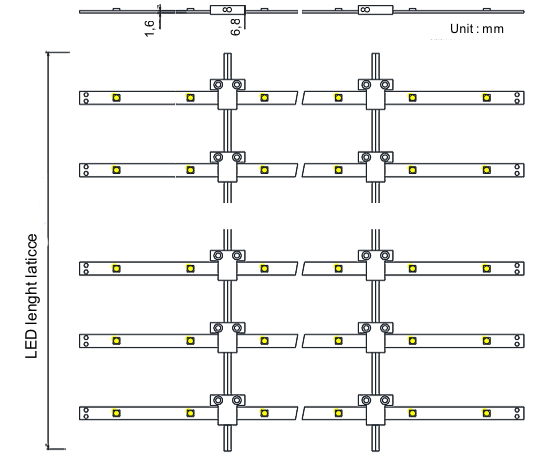

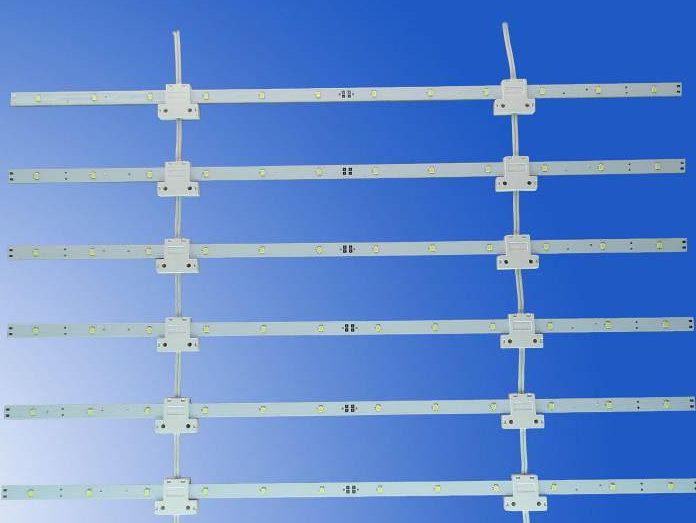

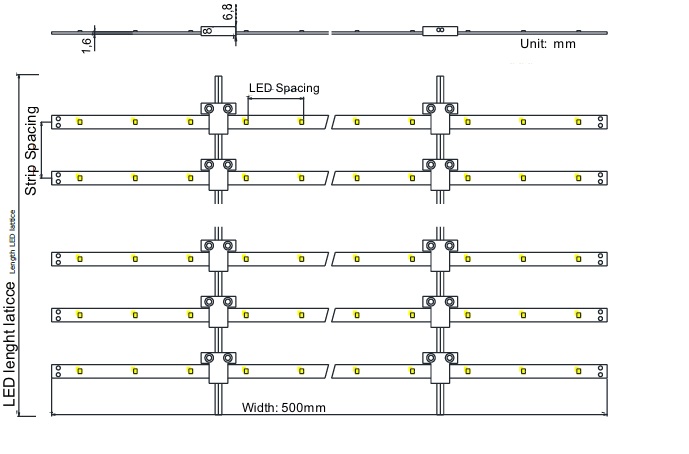

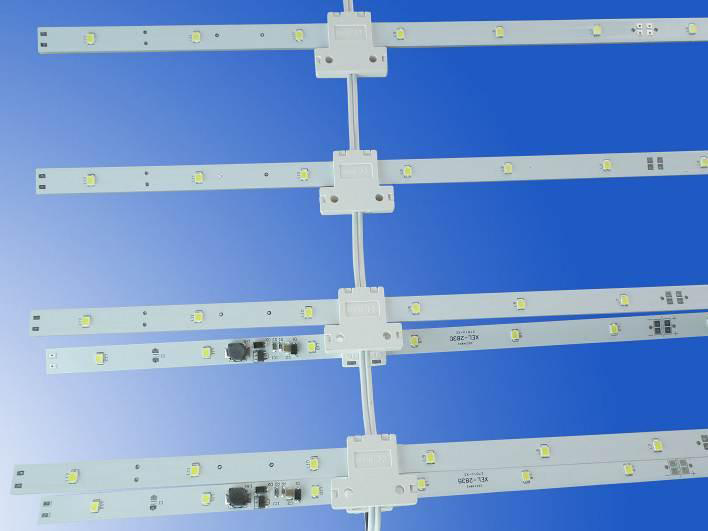

Ein LED Gitter zur Beleuchtung von Leuchtkästen und Leuchtreklamen



LED Grid for backlighting Light Boxes and Light Signage’s.







Eigenschaften




Beidseitig leuchtende Version (die Leuchtdioden sind auf beiden Seiten angebracht. Vorgesehen für zweiseitige Leuchtkästen)



Einseitig leuchtende Version

Möglichkeit der Abstandsregulierung zwischen den benachbarten Bändern (es ändert sich die Helligkeit und die Kosten der Beleuchtung)



Sehr gleichmäßige Beleuchtung. Die Leuchtpunkte sind unsichtbar.



Minimaler Abstand zwischen dem Leuchtgitter und der äußeren Acrylabdeckung: nur 9 cm

Einfache Montage (eine Schraubverbindung)



Das Leuchtgitter kann in Rollen gewickelt werden (dadurch auch – einfacher Transport)

Es besteht die Möglichkeit in Reihe zu schalten (max. 100 Stück, 240 Watt)



Man kann die gewünschten Beleuchtungsmaße einrichten. Das Leuchtband kann an markierten Stellen durchgeschnitten werden:



Comment „Limit resistor 3LED group”

 →

Ein Durchschneiden der Leiste ist nach je 3 LED Dioden möglich
Comment „Limit resistor 1LED group”
Ein Durchschneiden der Leiste ist nach je 1 LED Diode möglich
Comment “Built in constant current inductive step-down”
Das Durchschneiden der Leiste ist unzulässig



LED Dioden – Hersteller: EPISTAR Taiwan Typ SMD 2835 oder SMD 5050



Parameter




Speisung

    a) Konstantspannung 12V oder 24V

    b) Konstantstrom DC 12V~48V

Ra 75/85



Lichtfarbe:


Warm White  2700 – 3200K
Neutral White 4200K-4700K
Cool White 6000K-6500K


Anwendung


Kleine und große Leuchtkästen
Billboards mit internen Beleuchtung
Einseitige und beidseitige Versionen
Architektur: Beleuchten von Gebäudewänden und Säulen



Features



Version emitting light in two directions (LED’s are mounted on the both sides. Version for double sided lighting box, signages and billbords).

Version emitting light in one direction.

Possibility to adjust distance between neighbouring LED strips (you can modify brightness and price of backlighting).

Very homogenous backlighting (no hot spots).

Minimum distance between LED grid and Acryl casing – 9 cm only.

Easy mounting (screw connecting)

LED grid can be rolled up into a roll for easy transportation

Possibility of connecting in series (max. 100 Pcs, 240Watt)

You can get the exact dimensions of backlighting. Lighting strip can be cut in indicated places:

Comment „Limit resistor 3LED group”

you can cut strip each 3LED group
Comment „Limit resistor 1LED group”
you can cut strip each 1LED group
Comment “Built in constant current inductive step-down”
cutting is not allowed



LED producer: EPISTAR Taiwan Type SMD2835 or SMD5050



Parameters



Power supply

   a) Constant Voltage 12V  or 24V

   b) Constant Current DC 12V~48V

Ra 75/85



Light colour:


Warm White  2700 – 3200K
Neutral White 4200K-4700K
Cool White 6000K-6500K



Applications



Lighting boxes (large size and small size).
Billboards - internal backlighted.
One sided and double sided versions
Architecture: backlighting of walls and columns



MODEL
Strip Dimensions
LED
QTY
Power
/ Lumen
DC
Input
LED
spacing
Strip
spacing
12V Series
connection
Comment
MDZ41S-41
-500-2835
500x10
x2.8mm
12LED
2.7W 270Lm
12V or 24V
41.6mm
41 or 60mm
Max: 48pcs
Limit resistor
3LED group
MDZ41S-41
-125-2835
125x10
x2.8mm
3LED
0.68W68Lm
12V or 24V
41.6mm
41 or 60mm
MDZ41S-41D
-500-2835
Double side
500x10
x2.8mm
24LED
5.4W 540Lm
12V or 24V
41.6mm
41 or 60mm
Max: 24pcs
Limit resistor
3LED group
MDZ41S-41D
-125-2835
Double side
125x10
x2.8mm
6LED
1.4W 140Lm
12V or 24V
41.6mm
41 or 60mm
MDZ50S-50
-600-2835
600x10
x2.8mm
12LED
2.7W 270Lm
12V or 24V
50mm
50mm
Max: 48pcs
Limit resistor
3LED group
MDZ50S-50
-150-2835
150x10
x2.8mm
3LED
0.68W 68Lm
12V or 24V
50mm
50mm
MDZ50S-50D
-600-2835
Double side
600x10
x2.8mm
24LED
5.4W 540Lm
12V or 24V
50mm
50mm
Max: 24pcs
Limit resistor
3LED group
MDZ50S-50D
-150-2835
Double side
150x10
x2.8mm
6LED
1.4W 140Lm
12V or24V
50mm
50mm
MDZ41S-CC
-24-500-2835
500x10
x2.8mm
12LED
2.4W 270Lm
12~24V
41.6mm
41 or 60mm
Max:100pcs

Built-in



constant


current



inductive


step-down



Not cut

MDZ41S-CC
-24-250-2835
250x10
x2.8mm
6LED
1.2W 138Lm
MDZ41D-CC
-24-500-2835
Double side
500x10
x3.5mm
24LED
4.8W 540Lm
12~24V
41.6mm
41 or 60mm
Max: 50pcs
MDZ41D-CC
-24-250-2835
Double side
250x10
x3.5mm
12LED
2.4W 278Lm
MDZ41S-CC
-48-500-2835
500x10
x2.8mm
12LED
2.4W 270Lm
12~24V
41.6mm
41 or 60mm

Max:200pcs

MDZ41S-CC
-48-250-2835
250x10
x2.8mm
6LED
1.2W 138Lm
MDZ41D-CC
-48-500-2835
Double side
500x10
x3.5mm
24LED
4.8W 540Lm
12~48V
41.6mm
41 or 60mm
Max:100pcs
MDZ41D-CC
-48-250-2835
Double side
250x10
x3.5mm
12LED
2.4W 278Lm
MDZ60S
-60-600-5050
600x10
x2.8mm
10LED
2.4W 240Lm
12V
60mm
60mm
Max: 50pcs
Limit resistor
1LED group
IP66
(Optional Conformal Coated IP66) Price extra

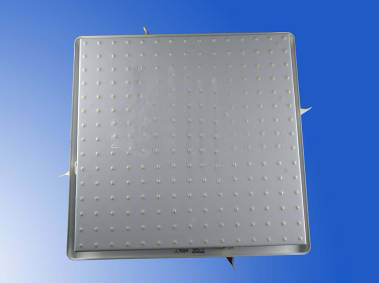

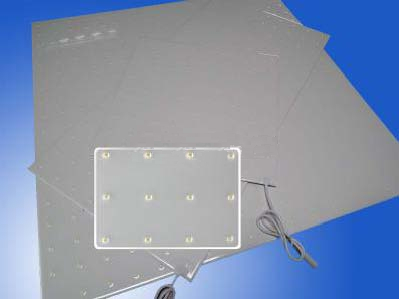

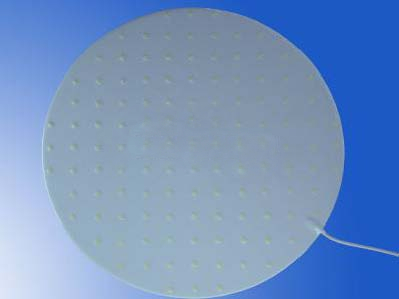

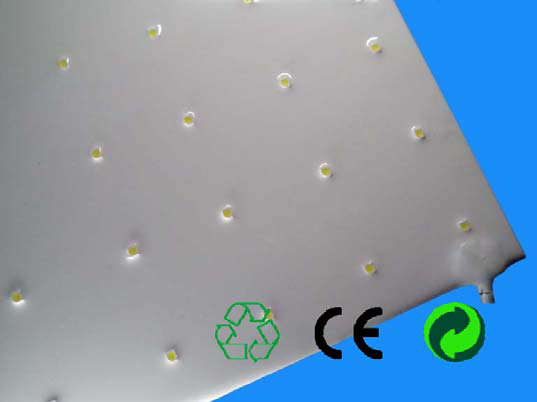

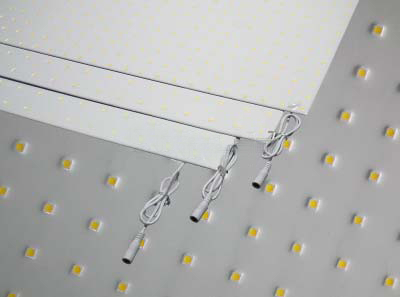

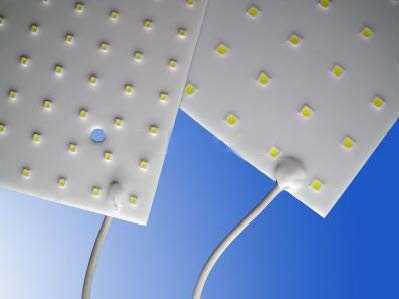

LED Hintergrundbeleuchtung für Leuchtkästen - Art WPR-3528

LED Backlights for Light-Boxes - Type WPR-3528

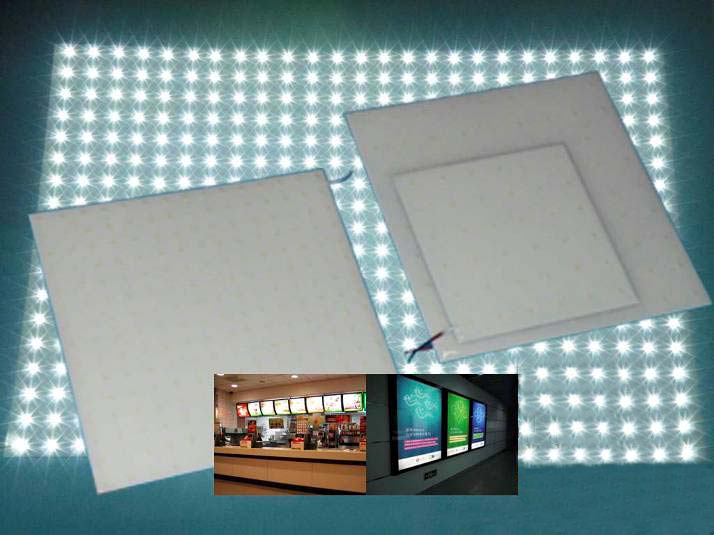

LED Hintergrundbeleuchtung für Leuchtkästen  LED Backlights for Light-Boxes LED Hintergrundbeleuchtung für Leuchtkästen  LED Backlights for Light-Boxes



Beschreibung | Features



Sehr hohe Leuchteffektivität – über 100 ~110 Lumen/W

High light intensity. Luminous efficiency more than 100~110 Lumen/W

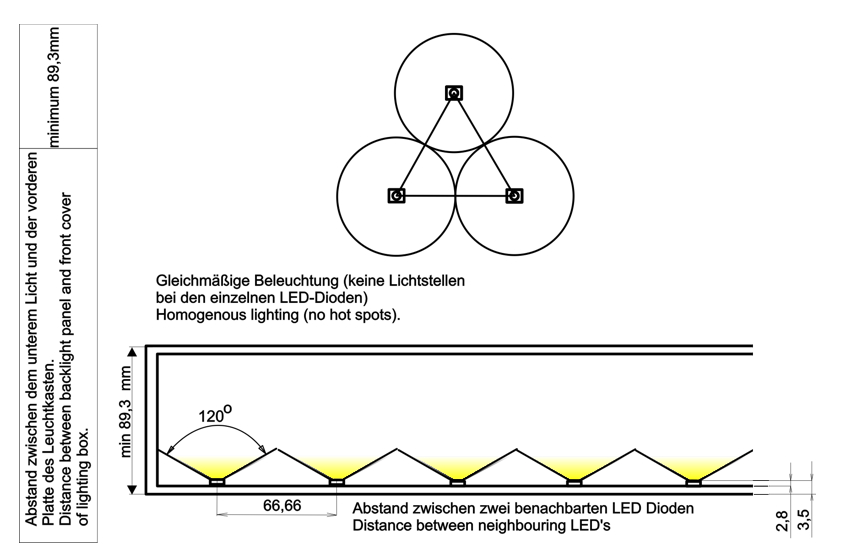

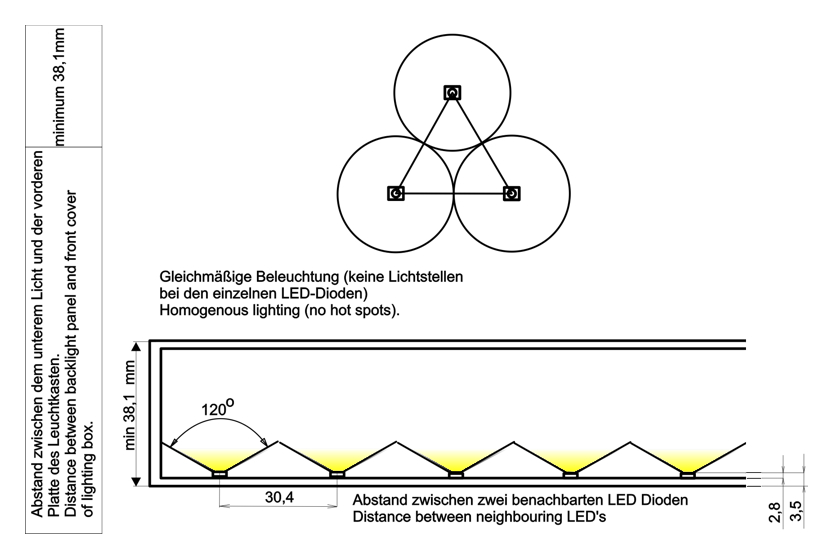

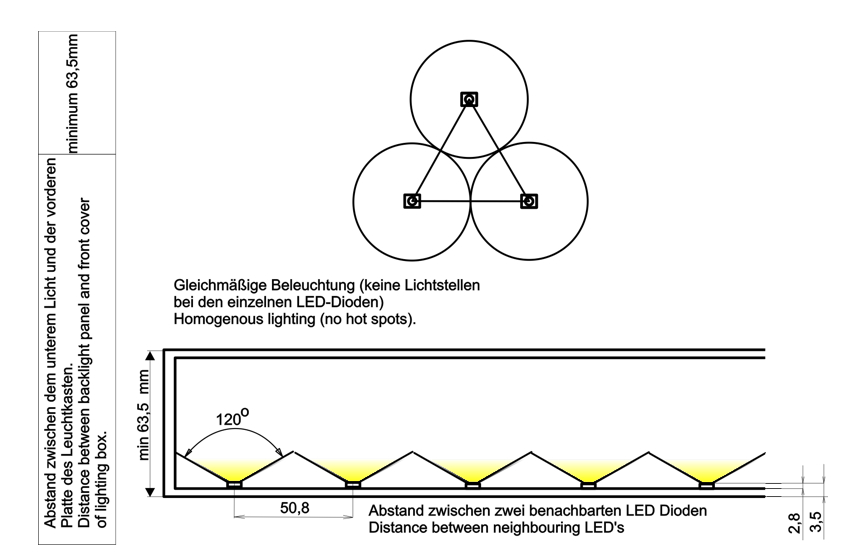

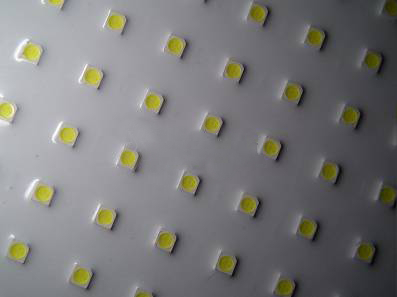

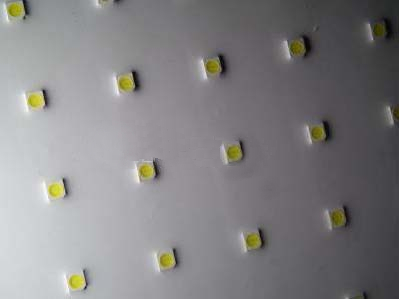

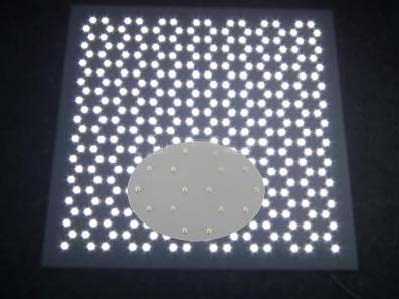

Gleichmäßige Beleuchtung (keine Lichtstellen bei den einzelnen LED-Dioden)



Homogenous lighting (no hot spots).

Es besteht die Möglichkeit, ganz dünne Leuchtkästen zu bauen,



Possibility of building very thin light-boxes.

Wasserdicht (Klasse IP65)



Waterproof IP65

Hohe Kühleffektivität (der Temperaturanstieg ist ab 5℃ kleiner)



High efficiency cooling, the relative temperature rise is less than 5℃

Superdünn (Stärke kleiner als 3,5mm)



Ultra-thin, the thickness is less than 3.5mm.

Es besteht die Möglichkeit einer gleichzeitigen Verdunklung mehrerer untereinander verbundenen Paneele



Dimming can synchronize large area

Lebensdauer bis zu 50000h



Lifetime is up to 50, 000 hours



Verwendung | Applications



Typische Verwendung: als Hintergrundbeleuchtung für Leuchtkästen Und Leuchtbuchstaben. Vor allem bei U-Bahnstationen, auf Flughäfen und in Handelszentren.



Mainly used for advertising light box, backlighting and signs. Especially suitable for metro, stations, airports and shopping centre.



Umbau alter Rasterleuchten mit Leuchtstoffröhren, in moderne LED Beleuchtung



Converting old grill fixtures to modern LED technology.



Mechanische Daten | Mechanical data



Verwendete Stoffe: Aluminium, Epoxidharz, LED Dioden



Materials: Aluminium, Epoxy Resin, LED diodes



Maße: 30cm, 40cm, 50cm, 60cm (verschiedene Kombinationen bei der Breite und Höhe).

Dimensions: 30 cm, 40 cm, 50 cm, 60 cm (different combinations of height and width).
Möglich sind untypische Maße – auf Bestellung.
Not typical dimensions on request.
Arbeitstemperatur -20°C ~ +55°C Working temperature: -20°C  -  55°C
  Weight: 2,5 kg  (for panel 60 x 60 cm)

Elektrische  Daten | Electrical Data

Speisespannung: 12V DC
Supply voltage: 12 V DC~
Lichtstrom: 5,5 lm ~ 6,5 lm pro LED Diode (weiß)
Luminous flux: 5,5 lm ~ 6,5 lm / single LED (white)

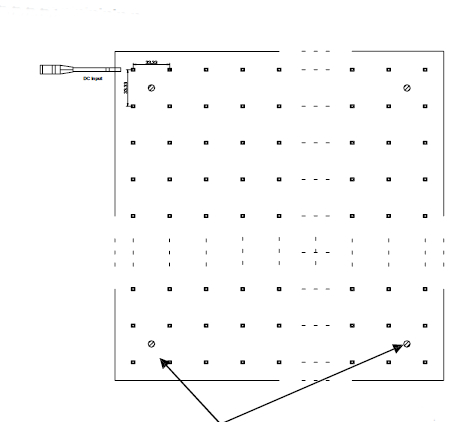

Maße | Dimensions





LED Hintergrundbeleuchtung für Leuchtkästen  LED Backlights for Light-Boxes

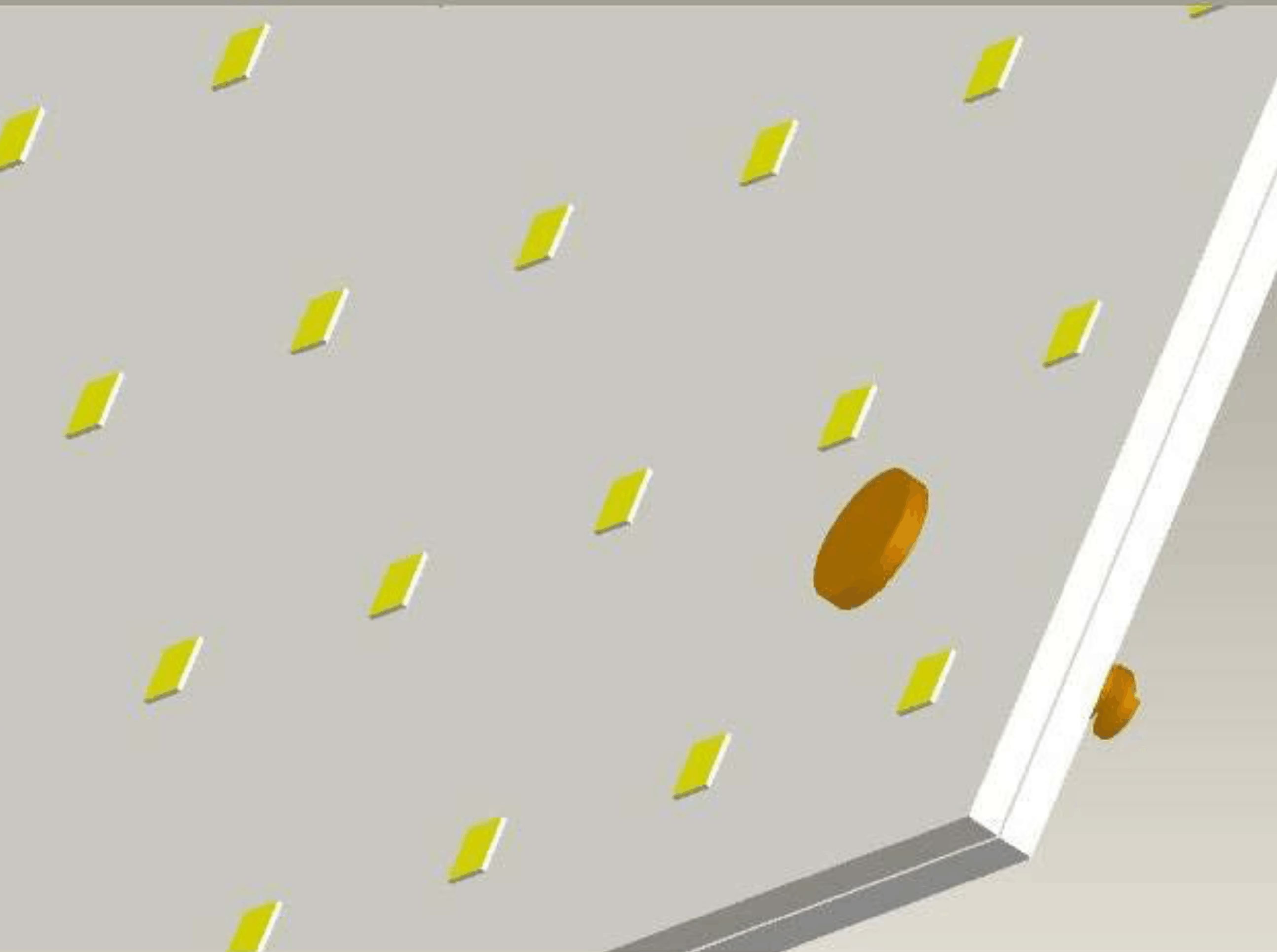

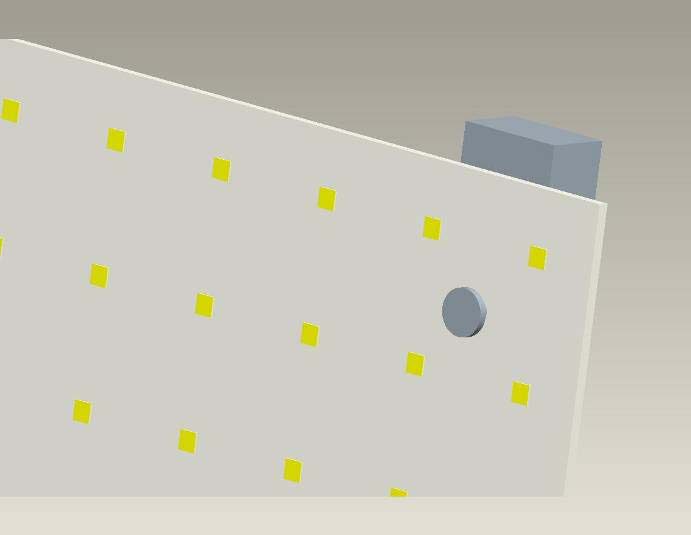

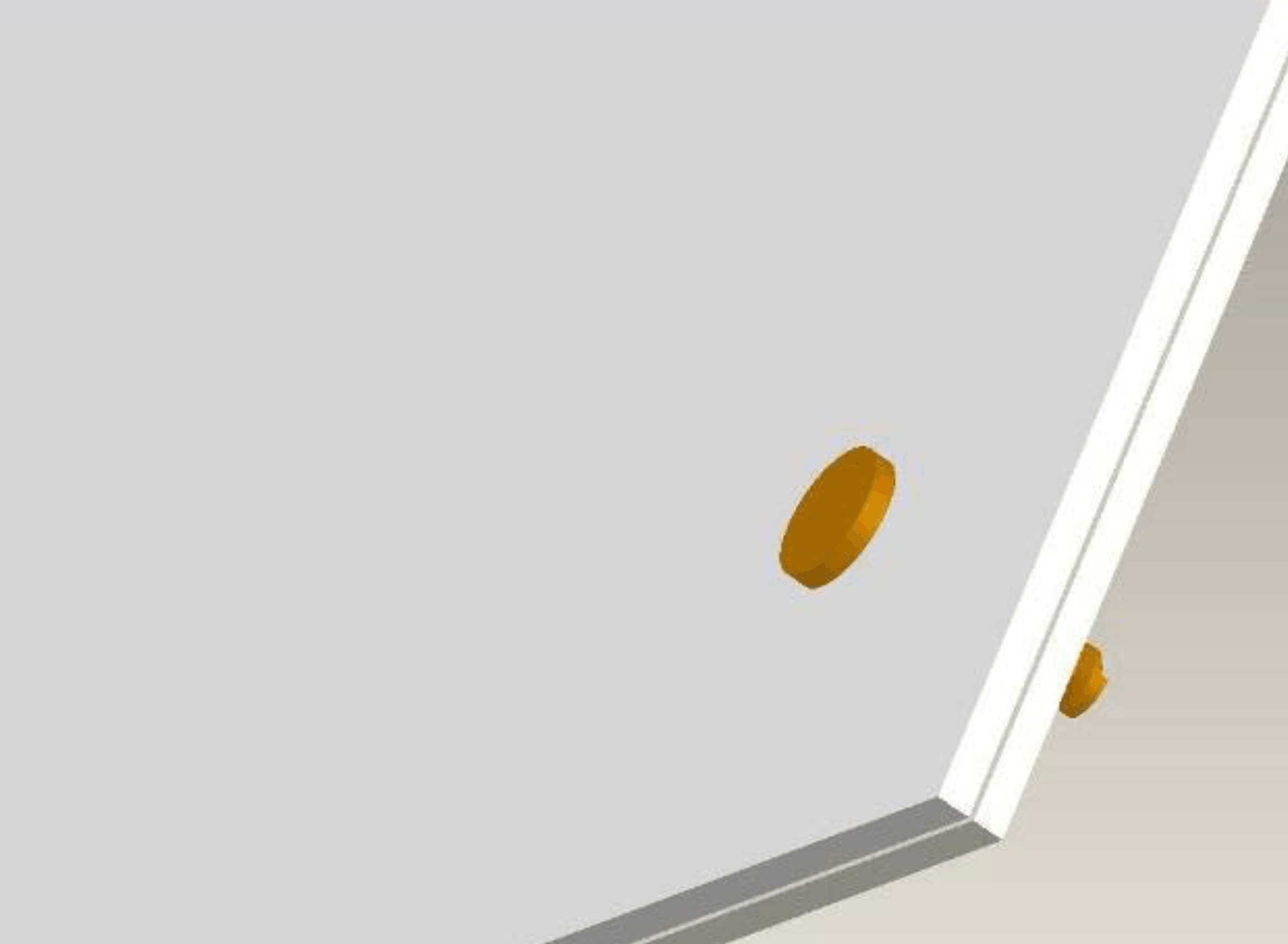

An diese Stellen kann man Öffnungen mit ø 8 mm bohren.


Drilling holes ø 8mm are allowed in these places

LED Hintergrundbeleuchtung für Leuchtkästen  LED Backlights for Light-Boxes

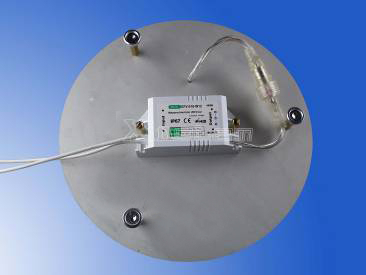

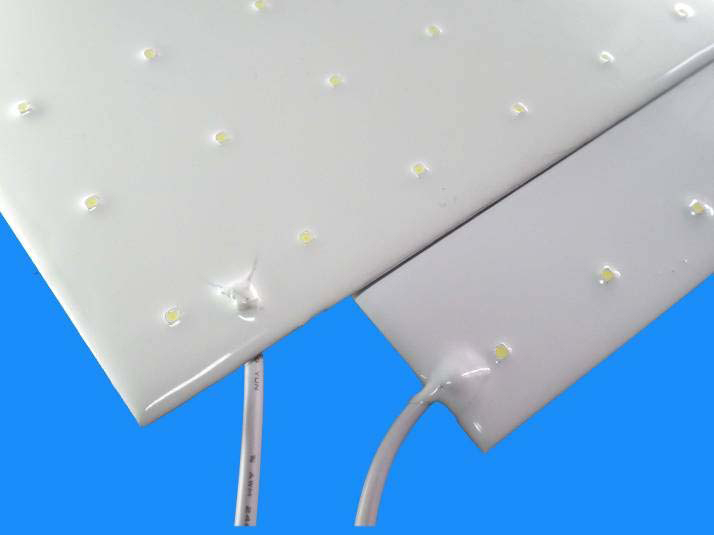

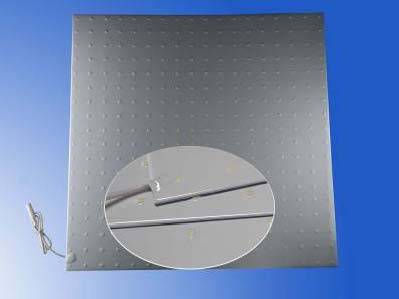

Hinteres Speisekabel
Supply cord from the back side

Vorderes Speisekabel Supply cord from the front side



Achtung: In der Standardausführung sind keine Öffnungen vorhanden. Das Speisekabel wird von vorn angebracht. Bohrungen werden von uns auf Bestellung gemacht.

Attention: There are not dril LED holes in standard performance. Supply cord is from the front side. Holes can be dril LED on request.

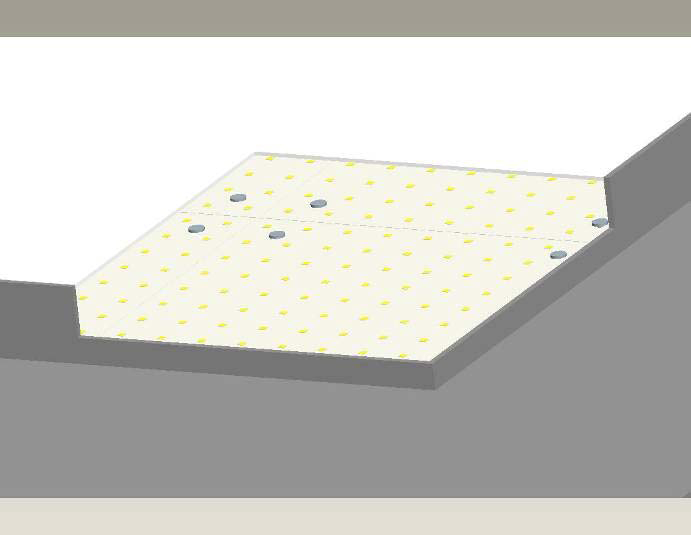

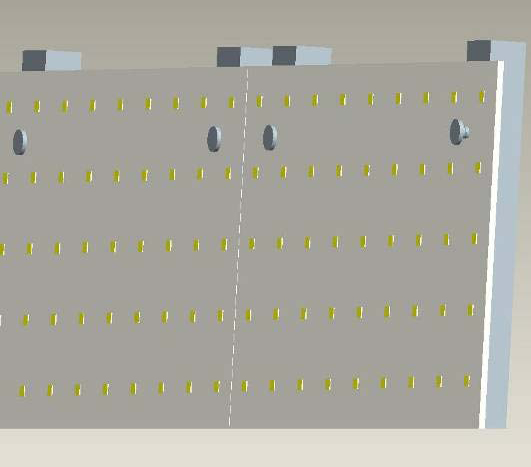

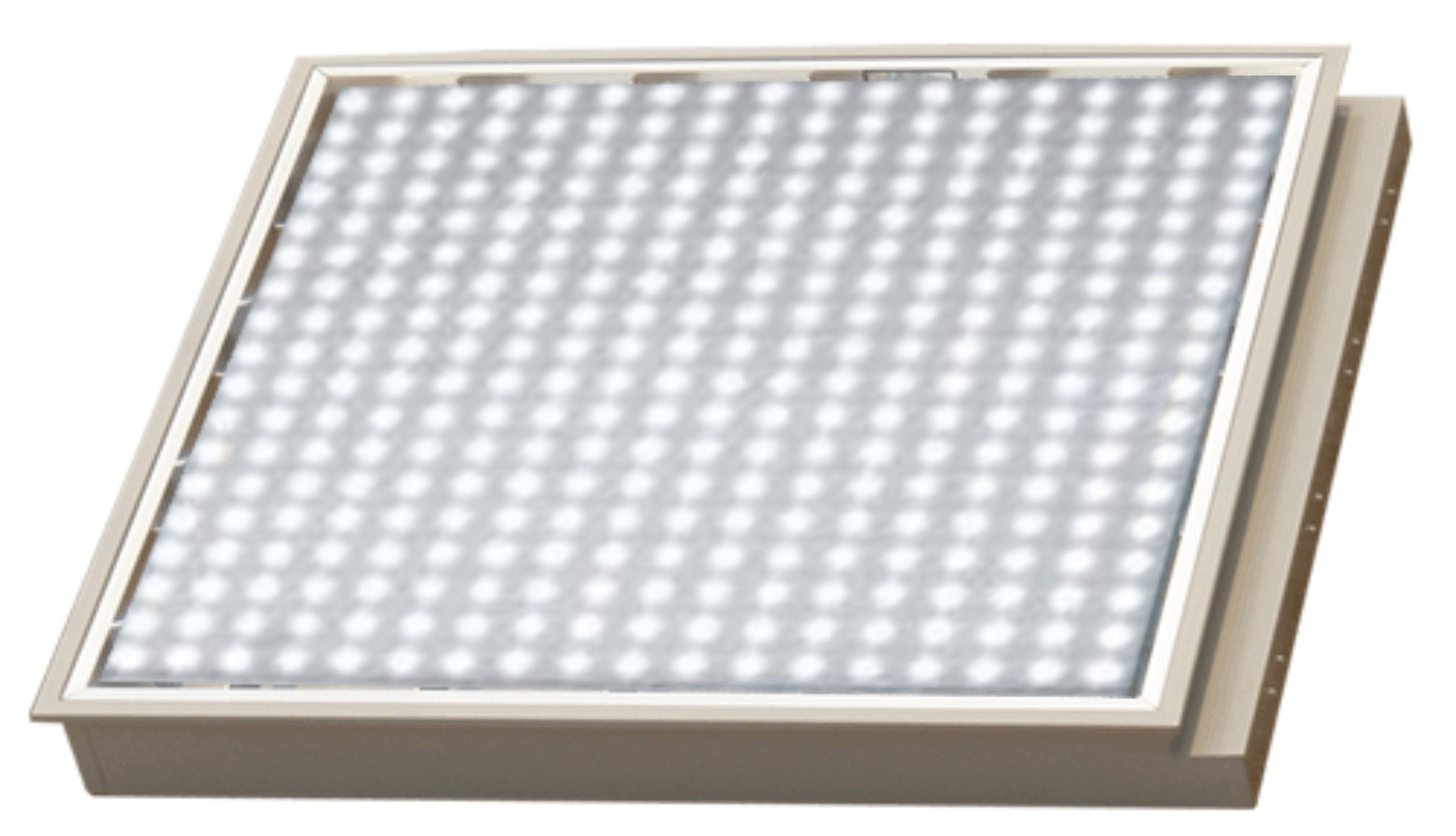

Installation in den Leuchtkästen
Installation in Light – Boxes


LED Hintergrundbeleuchtung für Leuchtkästen  LED Backlights for Light-Boxes LED Hintergrundbeleuchtung für Leuchtkästen  LED Backlights for Light-Boxes
LED Hintergrundbeleuchtung für Leuchtkästen  LED Backlights for Light-Boxes LED Hintergrundbeleuchtung für Leuchtkästen  LED Backlights for Light-Boxes

LED Hintergrundbeleuchtung für Leuchtkästen  LED Backlights for Light-Boxes
LED Hintergrundbeleuchtung für Leuchtkästen  LED Backlights for Light-Boxes
LED Hintergrundbeleuchtung für Leuchtkästen  LED Backlights for Light-Boxes
LED Hintergrundbeleuchtung für Leuchtkästen  LED Backlights for Light-Boxes

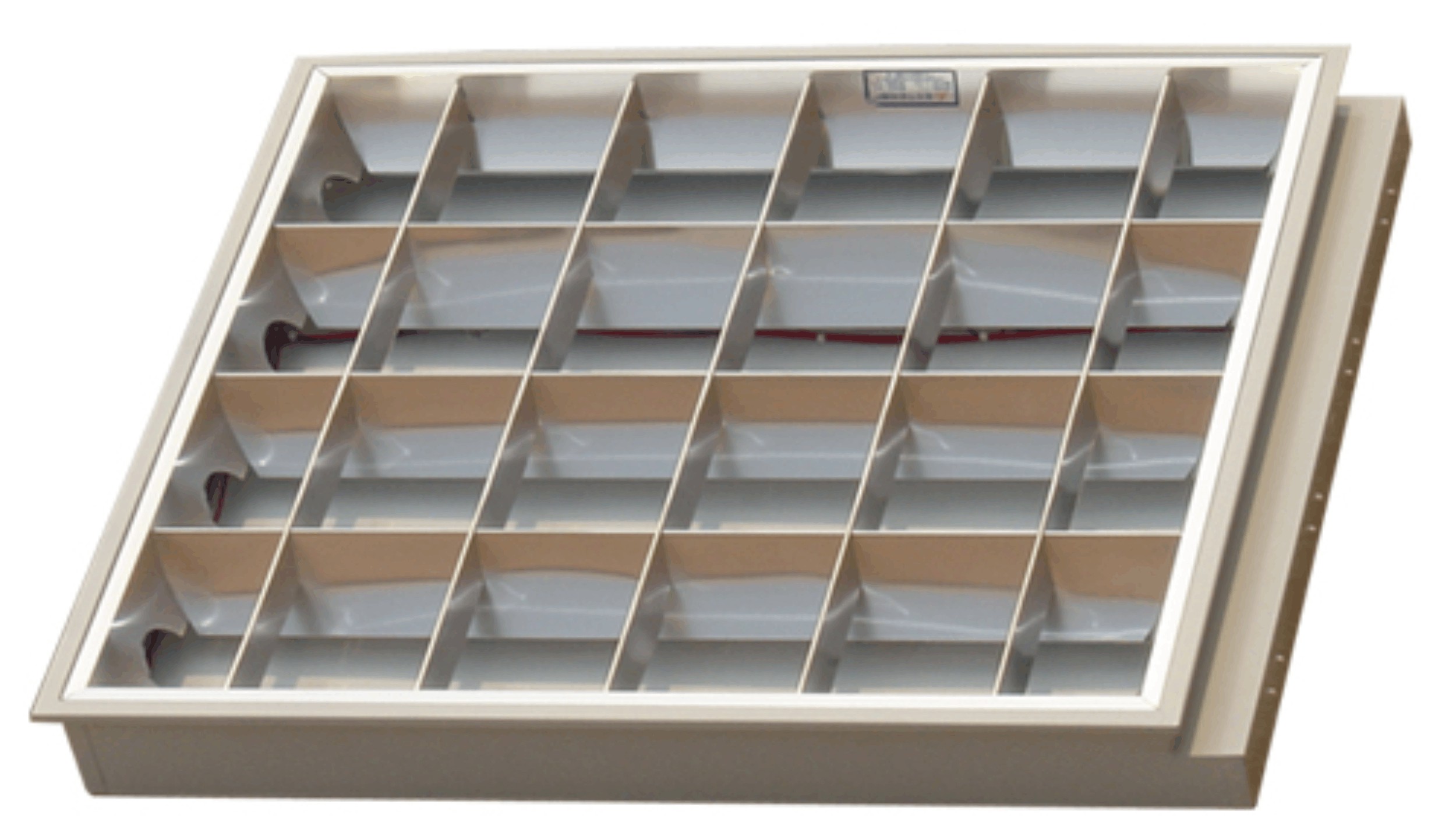

Umbau alter Rasterleuchten mit Leuchtstoffröhren, in moderne LED Beleuchtung


Converting old grill fixtures to modern LED technology.



Umbau alter Rasterleuchten mit Leuchtstoffröhren, in moderne LED Beleuchtung Converting old grill fixtures to modern LED technology.
Umbau alter Rasterleuchten mit Leuchtstoffröhren, in moderne LED Beleuchtung Converting old grill fixtures to modern LED technology.



Bei dieser Version gibt es eine Lichtzerstreuungsblende (diese verhindert eine Blendung durch einzelne Leuchtdioden)

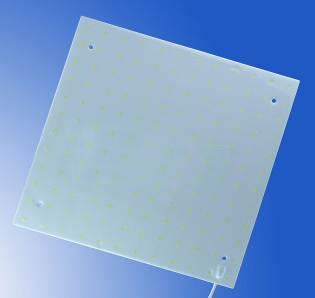

Version with light-dispersing cover
(prevents against glaring by single LED’s)



Umbau alter Rasterleuchten mit Leuchtstoffröhren, in moderne LED Beleuchtung Converting old grill fixtures to modern LED technology.
Umbau alter Rasterleuchten mit Leuchtstoffröhren, in moderne LED Beleuchtung Converting old grill fixtures to modern LED technology.



Version ohne Lichtzerstreuungsblende (dadurch ist die Beleuchtung heller)

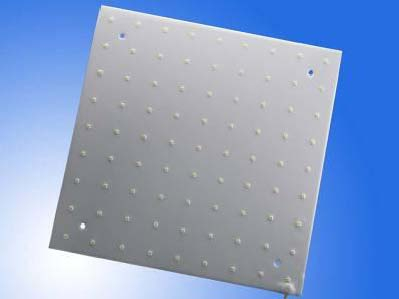

Version without light-dispersing plate
(we get bigger light flux).

Plan der elektrischen Verbindungen | Wiring diagram



Plan der elektrischen Verbindungen | Wiring diagram

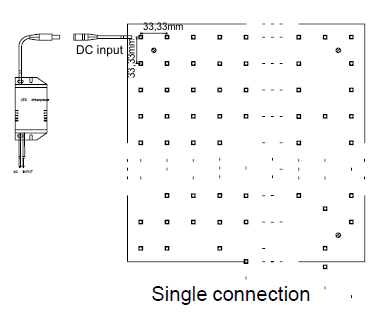

Anschluss einer einzelnen unteren Beleuchtungsplatte
Single backlight connection

Gleichzeitiges Dimmen mehrerer Beleuchtungsplatten Simultaneous dimming for multiple LED ALU panel

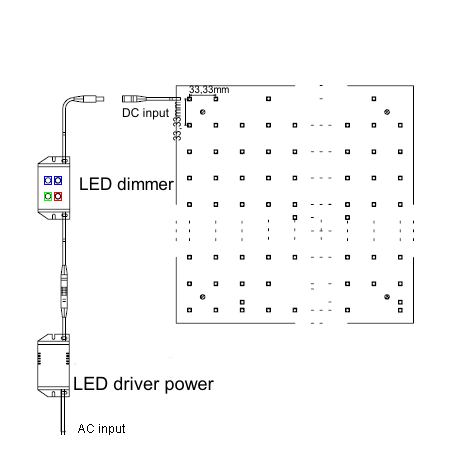

Anschluss einer einzelnen unteren Beleuchtungsplatte mit Dimmer
Single backlight connection with dimmer



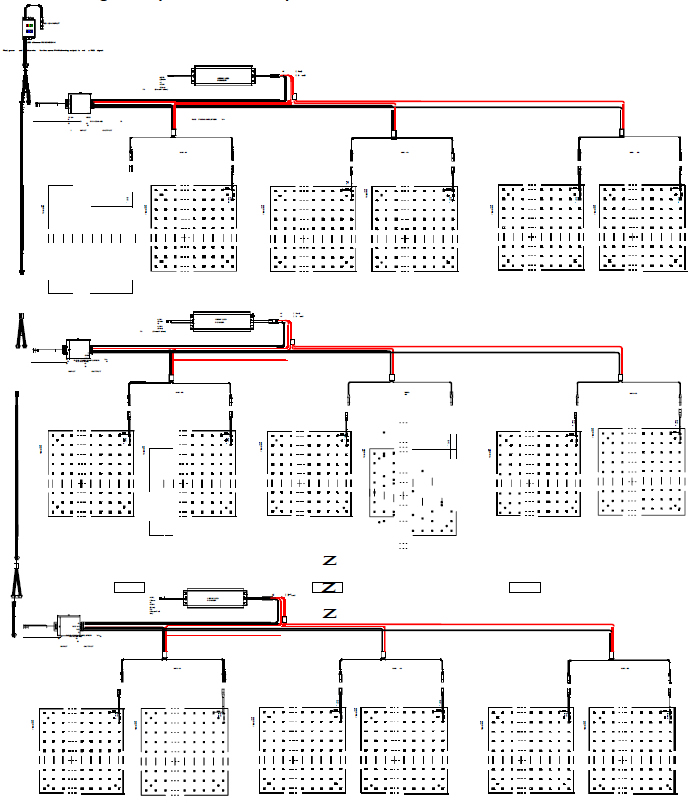

Plan der elektrischen Verbindungen | Wiring diagram

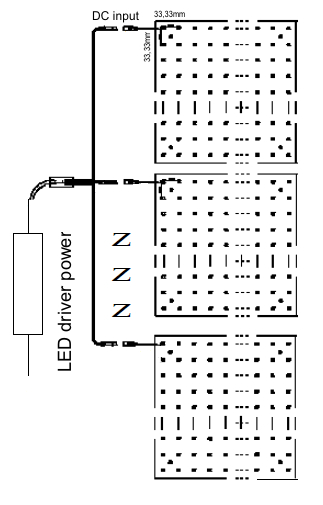

Anschluss mehrerer unteren Beleuchtungsplatten
Multiple LED ALU panel wiring diagram

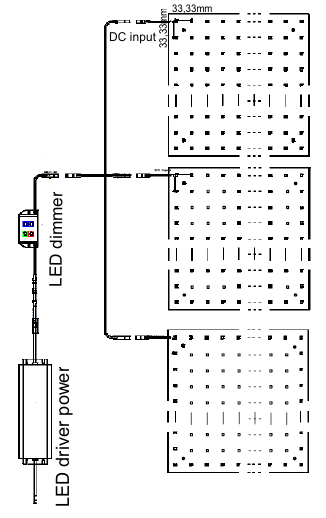

Anschluss mehrerer unteren Beleuchtungsplatten mi Dimmer
Multiple LED ALU panel wiring diagram with dimmer





Gleichzeitiges Dimmen mehrerer Beleuchtungsplatten

Simultaneous dimming for multiple LED ALU panel





Gleichzeitiges Dimmen mehrerer Beleuchtungsplatten Simultaneous dimming for multiple LED ALU panel



Sicherheitsbestimmungen



Safety regulations



Während der Montage dürfen keine Leiterbahnen auf der Leiterplatte beschädigt sein.



Do not damage copper paths on the Printed Circuit Board.

Empfohlen wird eine elektrische Parallelschaltung.



Parallel electric connection of multiple panels is recommended.
Der LED Treiber muss die entsprechende Leistung und Spannung haben.

LED driver should have proper voltage and power.



Eine fehlerhafte Polarisierung +/- kann die LED Platte beschädigen.



Wrong polarisation can destroy LED panel.
Falls die LED Tafel auf einem metallischen Untergrund montiert wird, muss eine entsprechende elektrische Isolierung als Absicherung gegeben sein. Proper insulation should be used in case of mounting on metal surface.



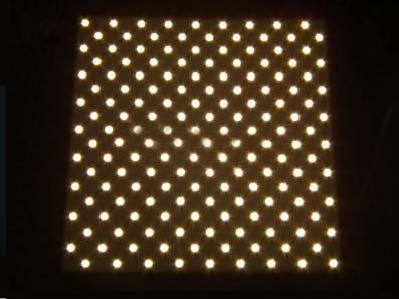

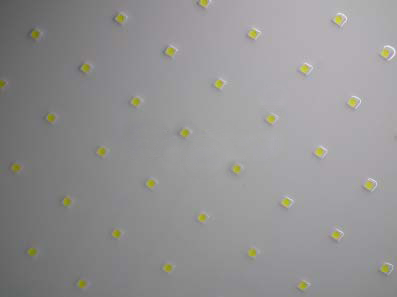

12V LED Panel SMD3528





MODEL

Leistung
Power

Lichtstrom
Luminous flux[lm]

Spannung Voltage [V]

White




Warm white


WPR-3528-33

SMD3528 LED
LED Abstand
LED-spacing 33.3mm

30×30cm
81 LED

5.5W

550lm

DC12V



12V LED Panel SMD3528

30×60cm

11W

1100lm



50x50cm

15W

1500lm



60×60cm
324 LED

22W

2200lm



WPR-3528-30

SMD3528 LED
LED Abstand
LED-spacing
30.5mm

27×27cm
81 LED

5.5W

550lm

DC12V



12V LED Panel SMD3528

27×54cm
162 LED

11W

1100lm



54×54cm
324 LED

22W

2200lm



WPR-3528-25

SMD3528 LED

LED Abstand
LED-spacing
25mm

30×30cm
144 LED

11W

1100lm

DC12V



12V LED Panel SMD3528

30×60cm
288 LED

20W

2000lm



60×60cm
576 LED

39W

3900lm



WPR-3528-X66

SMD3528 LED
LED Abstand
LED-spacing
47mm

20×20cm

1.4W

140lm

DC12V



12V LED Panel SMD3528

20×30cm

2.8W

280lm



30×30cm

4.3W

430lm



20×60cm

4.3W

430lm



30×60cm
81 LED

6W

600lm



60×60cm
162 LED

12W

1200lm



WPR-3528-45

SMD3528 LED
LED Abstand
LED-spacing
45mm

27×27cm
36 LED

2.8W

280lm

DC12V



12V LED Panel SMD3528

27×54cm
72 LED

5.6W

560lm



54x54cm

144 LED

11W

1100lm



WPR-3528-50

SMD3528 LED
LED Abstand
LED-spacing
50.8mm

30×30cm
36 LED

2.8W

280lm

DC12V



12V LED Panel SMD3528





30×60cm
72 LED

5.5W

580lm



60x60cm

144 LED

11W

1100lm



WPR-3528-H50

(WPR-3528-H45

Only 595x595mm size,
same price and H50 60x60)

30×30cm
84 LED

6.5W

650lm

DC12V



12V LED Panel SMD3528

30×60cm
168 LED

13W

1300lm



60x60cm

336 LED

26W

2600lm



WPR-3528-16

SMD3528 LED
LED Abstand
LED-spacing
16.6mm

30×30cm
324 LED

22W

2200lm

DC12V



12V LED Panel SMD3528

30×60cm
648 LED

42W

4200lm



60×60cm
1296 LED

82W

8200lm



WPR-3528-R23

Runden | Round LED panel

Diameter

300mm
121 LED

8.5W

820lm

DC12V



12V LED Panel SMD3528







WPR-3528-R33

Runden | Round LED panel

Diameter

300mm
61 LED

4.2W

420lm





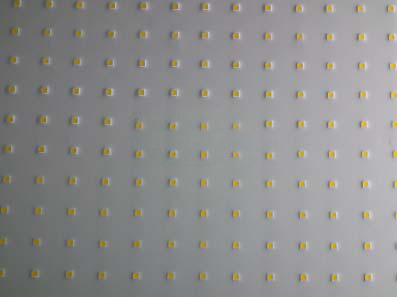

12V LED Panel SMD5050



MODEL
Diameter
mm
Leistung Power
Luminous
flux [lm]
Spannung Voltage [V]
WPR-5050-33
SMD5050 LED
LED-spacing 33mm
30×30CM
81 LED
15W 1500lm DC 12v 12V LED Panel SMD5050
30×60CM
162 LED
30W 3000lm
60×60CM
324 LED
58W 5800lm
WPR-5730-25
SMD5730 LED
LED-spacing 25mm
30×30CM
144 LED
25W 2500lm DC 12v 12V LED Panel SMD5050
30×60CM
288 LED
50W 5000lm
60×60CM
576 LED
100W 10000lm
WPR-5050-25
SMD5050 LED
LED-spacing 25mm
30×30CM
144 LED
25W 2500lm DC 12v 12V LED Panel SMD5050
30×60CM
288 LED
50W 5000lm
60×60CM
576 LED
100W 10000lm
WPR-5050-25
SMD5050 LED
LED-spacing 25mm
10x70CM
108 LED
19W 1900lm DC 12V 12V LED Panel SMD5050
45x55CM
396 LED
70W 7000lm
40x60CM
384 LED
69W 6900lm

WPR-5050-16
SMD5050 LED
LED-spacing 16.6mm


Konstanstrom Treiber forderte
Kühlblech Installation forderte
Constant Current Driver required
Heatsink system required

60×60CM
1296 LED
200W 20000lm DC 12V 12V LED Panel SMD5050
20×50CM
360 LED
65W 6500lm
30x30CM
324 LED
58W 5800lm



Round LED ceiling lamps



MODEL
Diameter
mm
LED driver
Leistung Power Illuminance
Equivalent
fluorescent
Luminous
flux lm
WPR-5050- D16
60 LED
Φ160mm
1pcs
EFV-018
1pcs
11W 22W 990lm Round LED ceiling lamps
Round LED ceiling lamps
PCD-16
1pcs
12.8W 25W 1100lm
WPR-5050- D20
69 LED
Φ200mm
1pcs
EFV-018
1pcs
12W 22W 1080lm
PCD-16
1pcs
12.8W 25W 1100lm
WPR-5050- D26
76 LED
Φ260mm
1pcs
EFV-018
1pcs
16W 32W 440lm
PCD-16
1pcs
17W 34W 1520lm
WPR-5050- D30
108 LED
Φ300mm
1pcs
EFC-020
1pcs
20W 40W 1800lm Round LED ceiling lamps
ELN-30
1pcs
20W 40W 1800lm
WPR-5050-D40
192 LED
Φ400mm
1pcs
EFC-020
2pcs
40W 80W 3600lm
ELN-30
2pcs
40W 80W 3600lm
WPR-5050- D50
300 LED
Φ500mm
1pcs
EFC-020
3pcs
70W 140W 6300lm Round LED ceiling lamps
ELN-30
2pcs
70W 140W 6300lm
WPR-5050- D50B
192 LED
Φ500mm
1pcs
EFC-020
2pcs
40W 80W 3600lm
ELN-30
2pcs
40W 80W 3600lm
WPR-5050-F25
200x500mm
160 LED
1pcs
EFC-020
2pcs
40W 80W 3600lm Round LED ceiling lamps
WPR-5050-F25
370x370mm
225 LED
1pcs
EFC-020
2pcs
50W 100W 4500lm
WPR-3528-F25 370x370mm 225 LED
1pcs
EFV-018
1pcs
16W 32W 1450lm

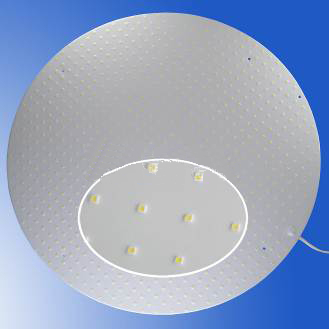

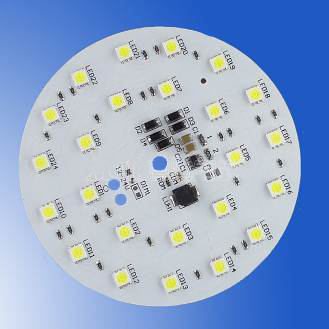

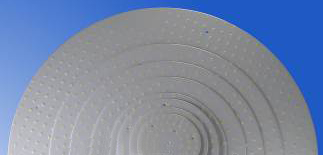

12V SMD5050 Round LED Panel



Model Dimensuions Thickness 3,5mm Power 0,21/ LED Luminous flux [lm] Illuminance Lux
(Centre distance) depth
1m 2m 3m 5m
WPR-5050- F16
66 LED AL PCB
Φ160 mm
13,8 W 12V
1380 lm 450 130 65

12V SMD5050 Round LED Panel


12V SMD5050 Round LED Panel


12V SMD5050 Round LED Panel

WPR-5050
F20 87 LED AL PCB
Φ200 mm
18,2 W 12V
1820 lm 580 180 98
WPR-5050-25 F26
80 LED
Φ260 mm
16,8 W 12V
1680 lm 470 140 71
WPR-5050-25 F30
112 LED
Φ300 mm
23,5 W 12V
2350 lm 750 220 97
WPR-5050-25 F40
192 LED
Φ400 mm
40 W 12V
4000 lm 1420 356 159
WPR-5050-25 F50
300 LED
Φ500 mm
60 W 12V
6000 lm 1500 375 168
WPR-5050-25 F60
440 LED
Φ600 mm
90 W 12V
9000 lm 2560 860 418 210
WPR-5050-25 F80
788 LED
Φ800 mm
130 W 12V
13000 lm
WPR-5050-33 F80
444 LED
Φ800 mm
90 W 12V
9000 lm 2560 860 418 210
WPR-5050-25 F50B 192 LED Φ500 mm
40 W 12V
4000 lm 1420 356 159
WPR-5050-25 F60B 300 LED Φ600 mm
60 W 12V
6000 lm 1500 375 168
WPR-5050 F10
24 LED IP20
Φ100 mm
5 W 12V
550 lm
WPR-5050-C21-48
48 LED AL PCB
Φ210 mm
10 W 12V
1000 lm





stat4u stat4u
