LED Kanteneinstrahlung
Zargenmodule

Wir haben ein besonders vielfältiges Angebot bei dieser Produktgruppe – über 40 Versionen, die sich durch ihre Länge,
den Leuchtwinkel, die Menge und die Art der LED Leuchtdioden unterscheiden.

Auf Bestellung, können wir LED Leisten in beliebiger Länge und mit beliebigen elektrischen Parametern herstellen.

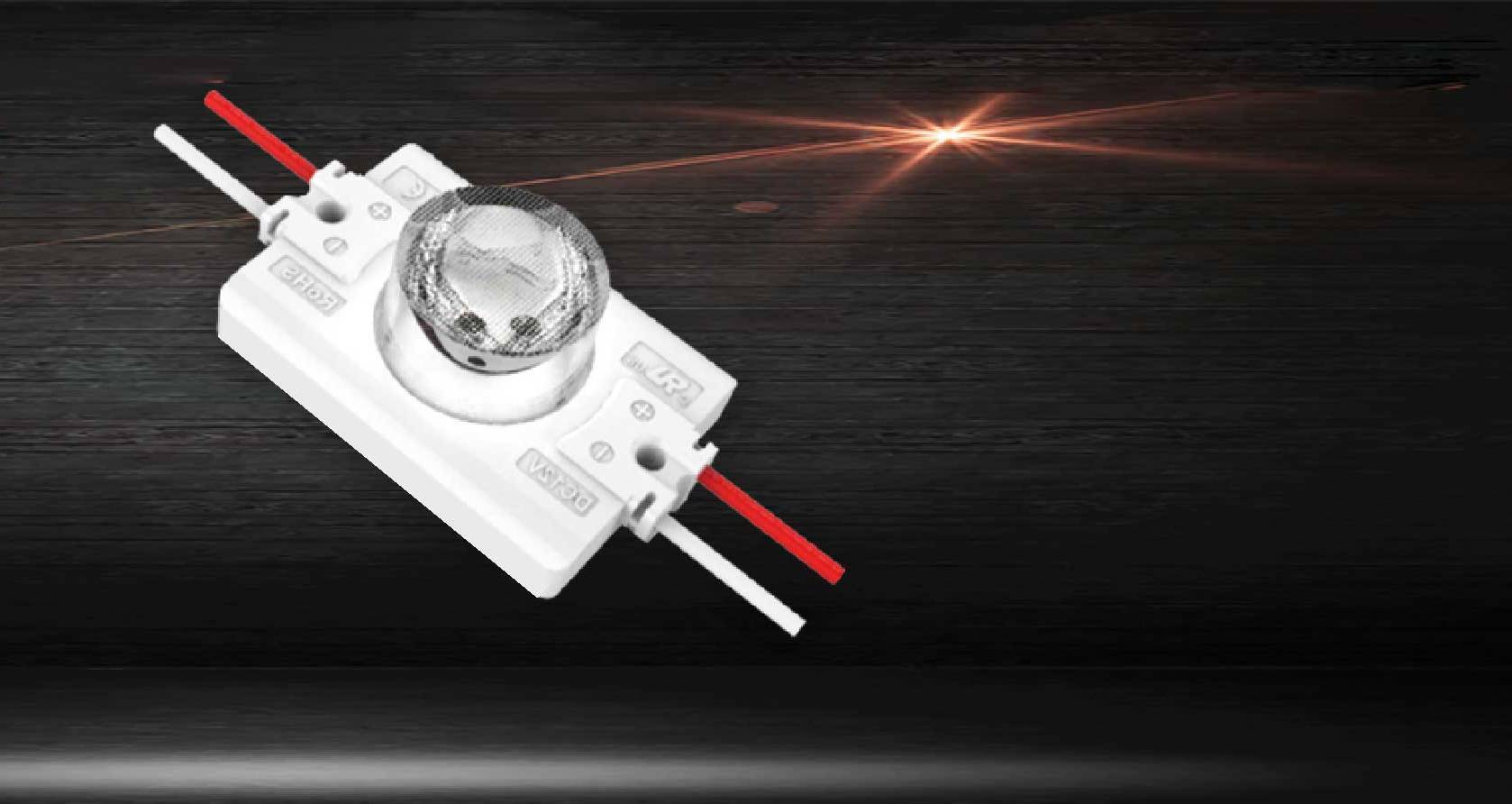

Das emittierte Licht hat die Form eines Lichtmessers (montiert sind Linsen mit asymmetrischen Leuchtwinkeln,
z.B. 15 x 45⁰; 10 x 60⁰ usw.)

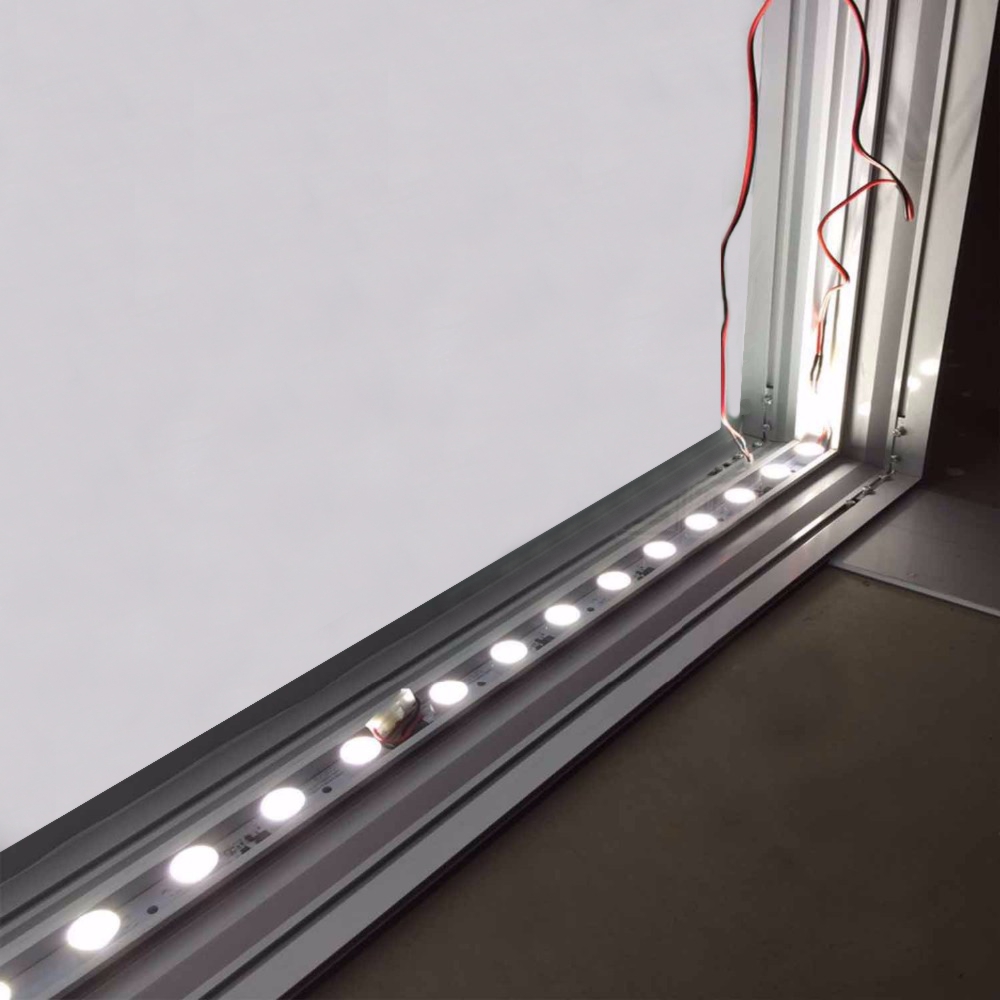

Als Anlage finden Sie das Angebot für die Leisten und die LED Module zur seitlichen Beleuchtung von Displays,
Leuchtkästen, Ausstellungswänden und von Möbeln.

Item TYPE Length [mm] Width*
Height
[mm] LED Quan-tity LED↔LED
distance [mm] Viewing Angle Voltage LED Type Power
[W] Luminance
[lm]
[Lumen] IP prote-ction

TYP Länge [mm] Breite*
Höhe
[mm] LED Menge LED-LED
Abstand [mm] Abstrah-lwinkel Span-nung LED
Type Lestung [W] Lichtstrom
[lm]
[Lumen IP   Schutz

1 MTR-300-5-80-V4 300 23*
13,6 5 80 20*65° 24V CREE XPG 11 650 IP33

2 MTR-470-9-53-V4   470 23*14 9 53 20*65° 24V CREE XPG 19,8 1100 IP33

3 MTR-295-3-110-V2 295 27,5*
15,6 3 110 15*45° 24V OSRAM 9 810 IP64

4 MTR-495-5-110-V2-A 495 27,5*
15,7 5 110 15*45° 24V OSRAM 15 1350 IP64

5 MTR-495-5-110-V2-B 495 27,5*
15,9 5 110 10*40° 24V LG 3535 15 IP64

6 MTR-206-3-80-V2 206 27,5*
15,6 3 80 10*40° 24V LG 3535 9 810 IP64

7 MTR-284-4-80-V2 284 27,5*
15,5 4 80 10*40° 24V LG 3535 12 1050 IP64

8 MTR-364-5-80-V2 364 27,5*
15,6 5 80 10*40° 24V LG 3535 15 1350 IP64

9 MTR-495-6-80-V2-230V Speisung 230V
Netzteil unnötig 495 32,4*23,3 6 80 10*45° 230V
Netzteil unnötig 18 1350 IP60
10 MTR-297-3-110-V1-A 297 28*
15,1 3 110 20*40° 24V CREE XPE 7 450 IP33

11 MTR-297-3-110-V1-B 297 28*
15,2 3 110 20*40° 24V 3535 TAIWAN 7 480 IP33

12 MTR-517,5-5-110-V1-A 517,5 26*
15 5 110 20*40° 24V 3535 TAIWAN 12 750 IP33

13 MTR-517-5-110-V1-B 517,5 26*
15 5 110 20*40° 24V CREE XPE 12 800 IP33

14 MTR-255-5-50-V1 255 26*
15 5 50 15*45° 24V 3535 TAIWAN 10 1150 IP33

15 MTR-510-10-50-V1 510 26*
15 10 50 15*45° 24V 3535 TAIWAN 20 2300 IP33

16 MTR-250-5-50-V1 250 26*
15 5 50 15*45° 24V OSRAM 3030 11 850 IP33

17 MTR-500-10-50-V1 500 26*
15 10 50 15*45° 24V OSRAM 3030 22 1700 IP33

18
MTR-360-5-80-V1 360 23*
13,6 5 80 25*60° 24V 3535 TAIWAN 12 800

19 MTR-145-3-53-V3 145 26*
14 3 53 10*50° DC12 -24V OSRAM chip or Cree XTE/XPE 7,5 810 IP20

20 MTR-460-9-53-V3 460 26*
14 9 53 10*50° DC12
-24V OSRAM chip or Cree XTE/XPE 22,5 2450 IP20

21 MTR-280-3-118-V3 280 26*
13 3 118 8*75° 24V 7,5 800

22 MTR-516-5-118-V3 516 26*
13 5 118 8*75° 24V 12,5 1300

23 MTR-920-9-110-V3 920 26*
14 9 110 10*50° 24V 25 2950

24 MTR-990-18-55-V7 990mm
or less-cuttable each 55 mm
990mm oder weniger-kürzbar
alle 55mm 990
or less
oder weniger 25*
16 18 55 15*45° 12V EPISTAR 3030 28,8 2160 IP20

25 MTR-1020-18-55-V7 1020mm
or less-cuttable each 55 mm
1020mm oder weniger-kürzbar alle 55mm 1020
or less
oder weniger 28*
16 18 55 15*45° 12V EPISTAR 3030 28,8 2160 IP65

26 MTR-21-1-M-18*42-V6-A 31 22*
13 1 18*42° constant
current
supply
1050
mA NICHIA 3,3 360-470

27 MTR-21-1-M-12*48-V6-B 31 24*
13 1 12*48° constant
current
supply
1050
mA NICHIA 3,3 360-470

28 MTR-21-1-M-12*48-V6-C 30 25*
15 1 12*48° constant
current
supply
1750
mA NICHIA 6 750-796

29 MTR-43-1-M-10*65-V2 43 23*
15 1 10*65° 12V 3030 1,32 125 IP67

30 MTR-45-1-M-15*45-V2-A 45 32*
17,8 1 15*45° 12V 3535 2,5 250 IP67

31 MTR-45-1-M-15*45-V2-B2 Heat Sink (Kühlkörper) 45 32*
17,8 1 15*45° 12V 3535 2,5 250 IP67

32 MTR-74-3-M-10*65-V2 74 20*
9,8 3 10*65° 12V 3030 2,5 250 IP67

33 MTR-68-1-M-05*30-V2 68 30,1*
16,9 1 5*30° 12V - 24V LG 2 260 IP65

34 MTR-68-1-M-10*40-V2 68 30,1*
16,9 1 10*40° 12V - 24V LG 2 260

35 MTR-68-1-M-15*45-V2 68 30,1*
16,9 1 15*45° 12V - 24V LG 2 260

36 MTR-142-3-M-05*30-V2 142 30*
17,4 3 47 5*30°    12V - 24V LG 6 780 IP65

37 MTR-142-3-M-10*40-V2 142 30*
17,4 3 47 10*40° 12V - 24V LG 6 780

38 MTR-142-3-M-15*45-V2 142 30*
17,4 3 47 15*45° 12V - 24V LG 6 780

39 MTR-38-1-M-15*45-V1 38
26,1*

12,2
1 15*45 12V 3030 1,2 130 IP65

40 MTR-58-1-M-38*38-V1-A 58 38,1*
13,3 1 38*38° 12V CREE 1 ~ 3 210 IP65

41 MTR-58-1-M-38*38-V1-B 58 38,1*
13,7 1 38*38° 12V 3535 TAIWAN 1 ~ 3 210 IP65

42 MTR-46-1-M-06*45-V1-A 46 31,1*
14,4 1 6*45° 12V 2835 1,5 140 IP65

43 MTR-46-1-M-06*45-V1-B 46 31,1*
14,2 1 6*45° 12V 3535 2 180 IP65

44 MTR-46-1-M-06*45-V1-C 46 31,1*
14,2 1 6*45° 12V 3535 3 210 IP65

45 MTR-71-3-M-10*65-V1 71 21*
10,2 3 21 10*65° 12v 2835 2,5 240 IP65
